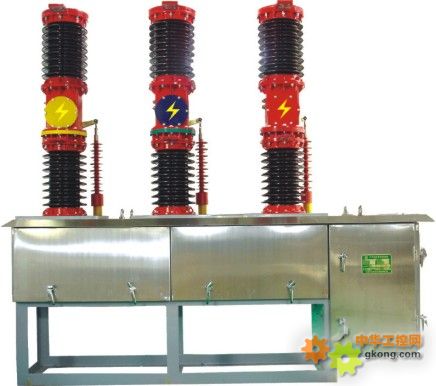

户外ZW7-40.5真空断路器，ZW7-40.5户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。
ZW7-40.5/T1250-20真空断路器
ZW7-40.5/T1250-25真空断路器
ZW7-40.5/T1600-31.5真空断路器
ZW7-40.5/T2000-31.5真空断路器

ZW7-40.5产品的吊运、安装调试和存放。 产品必须处于分闸、合闸弹簧均未储能位置以整机状态运输，运输时应有简易包装，瓷瓶应有保护套 , 在运输过程中 , 不得翻转、倾斜，并要采取防震措施。需要起吊断路器时，必须勾住箱体上的四个起吊螺钉，水平吊起，并保证钢丝绳不要碰到绝缘拉杆和瓷瓶，以免损坏产品。产品如长期存放，应定期检查并将机构的开关及接线端子等导电部分涂工业凡士林油，存放室内或棚屋中保管，并保持干燥通风。产品的贮存期为 15~20 年

序号 项目 单位 参数
1 额定电压 KV 40.5
2 额定绝缘水平 1min工频耐压 干式 95
湿式(对地) 80
雷电冲击耐压(峰值) 185
3 额定电流 A 1250,1600,2000
4 额定短路开断电流 KA 20,6,31.5
5 额定操作顺序 分-0.3s合 分-180s-合分
6 额定短路开断次数 次 12
7 额定短路关合电流(峰值) KA 50,63,80
8 额定峰值耐受电流
9 额定短时耐受电流 20,25,31.5
10 额定短断路持续电流 s 4
11 平均分闸速度 m/s 1.5±0.2
12 平均合闸速度 0.7±0.2
13 触头合闸弹跳时间 s ≤2
14 三相合(分)闸同期性时差 ≤2
15 合闸时间 ≤150
16 分闸时间 ≤60
17 机械寿命 次 10000
18 额定操作电压及辅助回路额定电压 V DC220、110、24
19 每相回路直流电阻(不含互感器) DC220、110、24
20 动静触头允许磨损厚度 mm ≤100
21 重量 kg 800

ZW7-40.5/T1250-20真空断路器
ZW7-40.5/T1250-25真空断路器
ZW7-40.5/T1600-31.5真空断路器
ZW7-40.5/T2000-31.5真空断路器
ZW7-40.5主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。

项 目			单位	参 数
额定电压			kV	40.5
额定绝缘水平	1min 工频耐压	干试	kV	95
		湿试(对地外绝缘)		80
	雷压冲击耐压(峰值)			185
额定电流			A	1250 、 1600 、 2000
额定短路开断电流			kA	20 、 25 、 31.5
额定操作顺序				分 ~0.3~ 合分 ~180S~ 合分
额定短路开断电流开断次数			次	20
额定短路关合电流(峰值)			kA	50 、 63 、 80
额定峰值耐受电流
额定短时耐受电流			kA	20 、 25 、 31.5
额定短路持续时间			s	4
机械寿命			次	10000
额定操作电压及辅助回路额定电压			V	交、直流 220 、 110
动静触头允许磨损厚度			mm	3
重量			kg	800

 表 2

触头开距	mm	20±2
触头接触行程	mm	4±1
平均分闸速度	m/s	1.5±0.2
平均合闸速度	m/s	0.7±0.2
触头合闸弹跳时间	ms	≤ 2
三相合 (分)闸同期性时差	ms	≤ 2
合闸时间	ms	≤ 150
分闸时间	ms	≤ 60
每相回路直流电阻	µΩ	≤ 100

ZW7-40.5 绝缘拉杆直接暴露在户外 , 采用硅橡胶的复合材料。

ZW7-40.5本产品配有 2-3 个电流互感器，电流互感器安装在下瓷瓶和箱体内，每相可以带四个线圈，其中一个用于计量，一个用于测量，两个用于保护。变比及精度可根据用户要求选择 100/5 ， 150/5 ， 200/5 ， 250/5 ， 300/5 ， 400/5 ， 500/5 ， 600/5 ， 800/5 ， 1000/5 ， 1600/5 等。精度选择 0.2/0.5/10p/10p 等。

ZW7-40.5产品装有新型接线端子，使线路可靠连接，杜绝了因线头松动而产生的互感器开路现象。
