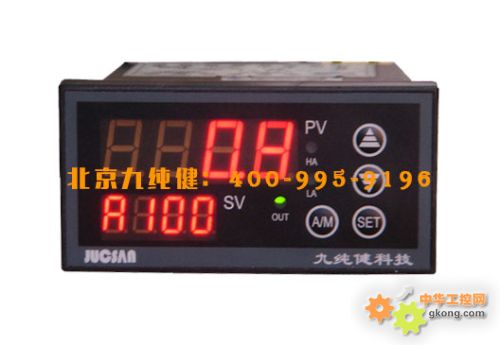

JCJ600D智能数字测控仪-测控仪数字测控仪北京九纯健-

主要特点：
☆ 采用当今最先进国际大厂单片机作主机，精减外围部件，提升产品可靠性。
☆ 集多种输入型号、输出方式于一机，满足不同输入、输出要求。
☆ 采用WATCHDOG电路、掉电保护，断电数据不丢失，可长期保存；融合数字滤波等技术，提高纠错能力。
☆ 多台主机通过串行通讯接口，可以组成网络监测、监控系统。
☆ 对于特殊功能要求，可以通过功能订制来实现。

主要技术指标：

JCJ600D	智能测控仪
工作电源	90～260VAC（开关电源）或24VDC
输入信号	标准电流	(0～10)mA、(4～20)mA、(0～20)mA
	标准电压	(0～5)V、(1～5)V、(0～10)V
	热电偶	K、S、B、T、E、J、N 、WRe3-WRe25
	热电阻	Pt100、Pt1000、Cu50、Cu100
输出信号	报警输出：继电器控制输出 ≤AC250V/3A
	变送输出：(0～5)V、(1～5)V、(4～20)mA、(0～20)mA
	通讯输出：标准RS485接口或RS232接口（九纯健科技厂家标准协议和标准Modbus-RTU协议）九纯健可提供配套的单台或多台表联机组态监测软件
	打印输出：RS232打印接口，可直接连接串行微型打印机可设定仪表时钟、打印开始时间，打印间隔等，特殊功能：如报警打印或其它定制功能。
	馈电输出：DC12V/30mA 或 DC24V/30mA
	功耗：4W
测量精度	0.5％FS±1个字或0.2％FS±1个字
采样周期	0.2S
显示范围	-1999～9999
显示方式	双排LED显示 0.8和0.56英寸（160×80、80×160、96×96） 0.56和0.36英寸(96×48), 0.36英寸(48×96)
温度补偿	0～50℃冷端温度自动补偿仪表量程超限或输入信号断路仪表报警提示
通讯波特率	300～9600bps内部自由设定
通讯地址	1～99
外形尺寸： (单位:mm)	1、宽×高×深： 96×96×115 （方式）开孔：92×92 2、宽×高×深： 160×80×125 （横式）开孔：152×76 4、宽×高×深： 96×48×115 （横式）开孔：92×44 6、宽×高×深： 72×72×110 （方式）开孔：68×68 3、宽×高×深： 80×160×125 （竖式）开孔：76×152 5、宽×高×深： 48×96×115 （竖式）开孔：44×92

参数设定:

☆ 仪表具有多种输入信号供选择，可配接各种变送器、传感器。
☆ 面板轻触式按键进行参数设定：如输入信号、测量范围、报
警值、报警回差、误差校准、通讯、打印等。
☆ 参数设定具有密码锁定，防止非专业人员误操作。

产品选型表：

附表1：输入信号参考表S口

选型代码	01	02	03	04	05	06	07
输入信号	Pt100	Cu50	Cu100	Pt1000	K型热电偶	S型热电偶	E型热电偶
显示范围	-200～600℃	-50～150℃	-50～150℃	-200～600℃	0～1300℃	0～1600℃	0～1000℃
选型代码	08	09	10	11	12	13	15
输入信号	B型热电偶	J型热电偶	N型热电偶	T型热电偶	4～20mA	0～10mA	0～20mA
显示范围	450～1800℃	0～1200℃	0～1100℃	0～350℃	-1999～9999	-1999～9999	-1999～9999
选型代码	16	17	18	19	20	21
输入信号	三线制4～20mA	0～5V	1～5V	0～10V	自由输入	特殊信号
显示范围	-1999～9999	-1999～9999	-1999～9999	-1999～9999	-1999～9999	按需订制

附表2 ：报警输出参考表 C口

报警代码说明	0=默认为无报警	1=1路上限报警	2= 1路下限报警	3=1路上限和1路下限报警	4=2路上限报警
	5=2路下限报警	6=3路报警	7=4路报警	对于3路和4路报警，注明具体报警输出形式
	用户根据需要可将每路报警设置为上限或下限报警

附表3 ：变送输出功能

变送代码	0	1	2	3	4	5	6
说明	默认为无	0～5VDC	1～5VDC	0～10VDC	4～20mA	0～10mA	0～20mA

附表4 ：选择通讯或打印功能

选型代码	00	02	04	23
说明	默认为无	RS232（普通协议）	RS485（普通协议）	RS232（Modbus-RTU协议）
选型代码	11	12	13	48
说明	打印接口	配套台式微型打印机	测控打印一体机	RS485（Modbus-RTU协议）
备注	通讯和打印二者只能选其一，不能同时具有。

附表5：仪表外形尺寸列表

外形代码	F9	H1	S8	H9	S4	F7	F4
说明	96×96（默认）	160×80（横式）	80×160 （竖式）	96×48 （横式）	48×96 （竖式）	72×72	48×48

JCJ600D智能测控仪
JCJ600D	口S口C口B口R口K口P口
型号	型谱
	口	外形尺寸（见附表5）
		S口	输入信号（见附表1）
			C口	报警输出（见附表2）
				B口	变送输出见附表3（默认无）
					R口	通讯与打印功能见附表4 （默认无）
						K口	馈电输出
							0=无馈电（默认） 1=12VDC/30mA 2=24VDC/30mA
								P口	仪表工作电源
									0	90～265VAC（默认）
									2	24VDC

选型说明：

对于输入信号，默认为统一输入信号。对于只是显示和上下限报警功能，上述各款尺寸仪表（48×48除外）均可实现，但如果功能较为复杂，可参照各款表的接线示意图来选择。
对于特殊功能的仪表可以有订制。
选型时，对于热电阻可作为一类型，热电偶作为一类。

   选型举例：如选用一台具有以下功能的仪表：输入信号Pt100
   具有上下限报警，具有RS232打印接口
   工作电源：220VAC，仪表外形尺寸：96×48
   仪表完整型号：JCJ600DH9S01C2B0R11K0P0   精简型号：JCJ600DH9S01C2R
