产品简介：
JCJ100L温湿度传感器采用标准电压、电流信号输出或RS-232或485通信接口。本品采用递推平均数字软件滤波与硬件
电路滤波相结合的滤波方法，使外界对采样的干扰尽可能降到最低，全量程精度高、稳定性能强、一致性好、响应速度快。
JCJ100L通过标准RS-232或485串行接口可与计算机组成多点温湿度测量系统。
| 应用场合： |
| |
工业现场测量、办公室、超市、档案室、生产车间、仓库、机房、工地等测量的场合。变送器输出，标准RS-232或485通信接口，可以直接配接计算机。 |
| 技术参数： |
| |
| 传感器 |
参数说明 |
| 传感器类型 |
进口数字温湿度敏感元件 |
| 工作电源 |
带变送输出功能时
供电电源可为：24VAC或24VDC
其他功能供电电源可为：
24VAC/24VDC/12VAC/12VDC |
| 温度范围 |
（0-50）℃ （-20-60）℃ （-40-80）℃ |
| 湿度范围 |
0-100%RH |
| 准确度 |
±0.5℃@25℃
±3%RH @（20-80%RH，25℃） |
| 变送输出 |
V1=(0-5)V V2=(0-10)V |
| 通讯输出 |
RS232口 RS485口
通讯协议请参照JCJ100ND |
| 结构形式 |
变送、探头一体式、白色ABS工程塑料 |
| 工作电流 |
≤100mA |
| 外形尺寸 |
直径14mm，总长94mm，146mm、198mm |
| 安装方式 |
直插式、壁挂式、活动法兰固定式三种 |
| 工作环境 |
（–40-80）℃,5-95%无结露 |
|
| |
| 接线说明： |
|
对于电压或电流信号输出的传感器接线定义如下：
温度信号输出： 黄线
湿度信号输出： 兰线
工作电源+：红线
工作电源-：绿线
对于RS232或RS485信号输出的传感器接线定义如下：
TXD/A+： 黄线
RXD/B-： 兰线
工作电源+：红线
工作电源-/SGND：绿线
 注意：请确认接线无误后再上电测量，传感器信号输
出严禁与电源接错而烧坏集成芯片！！！
|
|

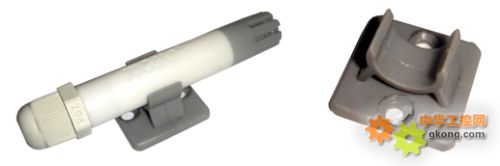

变送器外形尺寸图：
变送器外形图
固定底座示意图
活动法兰示意图 |
| 产品选型： |
| JCJJCJ100L口S口T口L口 温湿度变送器 |
| JCJ100L |
温湿度变送器 |
|
口 |
A=无固定方式，直插式
B=配套固定底座
E=活动法兰固定 |
| S口 |
输出信号 |
| |
1=(0～5)VDC 2=(0～10)VDC
3=(0～1)VDC
R2=RS232接口 R4=RS485接口 |
| T口 |
温度范围 |
| |
0=无温度输出
1=（0～50）℃ 2=（0～80）℃
3=（-20～60）℃ 4=（-40～80）℃ |
| L口 |
插深长度 |
| |
1=94mm （默认） 2=146mm 3=198mm |
|
| 产品使用应注意事项 |
| |
1、本品不适于在常期结露和化学污染环境下使用。
2、请在-40-80℃温度环境下使用.
3、传感器上电前确信各处接线正确。
4、传感器和电脑连接数据线时，请关闭传感器电源和电脑，防止误操作将通讯电路烧坏；同样断开通讯数线时，也要先关闭传感器电源和电脑。
5、传感器不用时，应置于良好环境(建议在湿度30-70%RH,室温)下保存。
6、九纯健产品自购买之日起保修一年，并对产品进行终身服务，保修期过后我们以成本价进行维护和修理。
7、如您在使用九纯健公司产品过程中出现一些问题，请勿自行对产品进行拆卸、维修，请及时与我公司售后服务部联系，在工程师的指导下解决您遇到的一些问题 ；否则因用户的不当操作造成的不良后果由用户自己承担。
8、传感器探头严禁进水！！！
|
