混合信号矩阵介绍
一、产品描述：
TEC8020MXSG16-16混合矩阵是一款高性能的高清视频信号交换设备，支持16路信号输入，16路信号输出。该矩阵用于多个高清数字信号输入、输出交换，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其它的输出，使信号传输衰减降至最低，图像和声音信号能高保真输出。

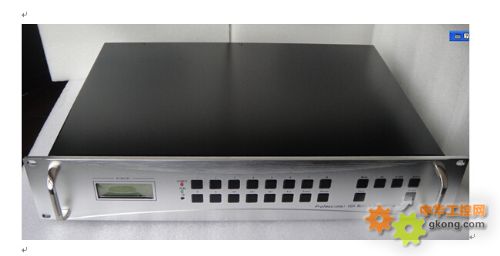

该矩阵带有断电现场保护、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，安装灵活方便，目前支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信号输入，VGA,HDMI和DVI信号输出。同时具备Ethernet及 RS232、RS485通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备及触摸屏控制器配合使用。该设备为需要进行数字音视频切换的专业工程提供了一个独特的解决方案。
二、功能简介：
1. 支持16路高清视频信号交换。
2. 支持图像最高分辨率1920×1200@60Hz。
3. 前面板设有LCD液晶显示屏，实时显示由前面板按键设置的输入输出状态。
4. 提供多种使用端口：RS232，网络控制端口和前面板按键。
5. 支持高清的1080P标准。
6. LED灯指示信号状态。
三、其本参数
|
输入信号
|
接口类型
|
4×矩阵输入卡 可选HDMI，DVI，SD/HD/3G-SDI，VGA，AV，
YPbPr等信号输入卡（根据现场需要）
|
|
信号标准
|
HDMI：HDMI v1.3a
DVI：DVI 1.0
VGA：800×600，1024×768，1280×768，1280×800，1280×1024，1360×768，
1400×1050，
1600×1200，1920×1080
CVBS：PAL，NTSC
YPbPr：SJT 11333-2006
|
|
输出信号
|
接口类型
|
4×矩阵输出卡 可选VGA, HDMI，DVI等信号输出卡（根据现场需要）
|
|
信号标准
|
HDMI：HDMI v1.3a
DVI：DVI 1.0
VGA：800×600，1024×768，1280×768，1280×800，1280×1024，1360×768，
1400×1050，
1600×1200，1920×1080
CVBS：PAL，NTSC
YPbPr：SJT 11333-2006
|
|
尺寸
|
长×宽×高
|
450×330×89 (mm)
|
|
重量
|
8Kg
|
|
电源
|
AC 220V 50/60Hz输入电源设计
|
|
工作温度
|
0……50℃
|
|
存储温度
|
-20……85℃
|
注意事项：请使用下面的安装顺序，如果没有正确遵循安装顺序，设备可能不工作或工作不正常。
(1)将信号源的信号输出口连接到本设备的输入口。
(2)按照现场的输入输出配置相对应的输入输出卡。
(3)将本设备的信号输出口连接到显示设备信号输入口。
(4)接通CHM-1616M的电源，打开电源按键开关，电源指示灯亮。
(5)使用手动按钮选择输入、输出端口。
① 按所要选择的输入通道的数字键；
② 按“ Switch”键；
③ 按所要选择的输出通道的数字键；
④ 按“END”键；
⑤ 最后按“ENTER”键。
例如：要选择第2路输入信号切换到第5路通道输出：
则先后按“2→ Switch→5→END→ENTER”即可。
(6)最后打开信号源与显示设备。
没有下载资源！
没有下载资源！
四、连接示意图
五、触摸屏控制器
功能特点：
内嵌式红外学习功能，无须配置专业学习器，使用更简单，存储更可靠；
高档无线彩色触摸屏；
可方便的编制和动态下载多语言的控制画面和信息画面；
采用无线/有线双向方式与控制设备进行通讯，可联网；
屏幕鲜艳亮丽，可视视角范围宽；
具有红外自学习功能，可直接学习设备红外遥控器的控制命令；
高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；
技术指标：
类型：256色透射式无源矩阵液晶屏；
可视尺寸：5.7寸/14.5CM对角线；
分辨率：320×240像素；
照明/对比度：数字可调高亮度和对比度；
程序传输：RS-232协议，配原装传输线；
可视视角：宽视角；
内存：16M；
控制方式：无线双向RF射频(418MHz)
无线距离：可视距离，80米；
红外：有自学习功能，具有载波识别功能
电源：12V，最大功率5W；
充电电池：高能锂电，可连续工作8小时，自带充电器
电源范围：
DC：12V
整机尺寸：
222（长）145×（宽）×86（高）mm
（注：产品各种规格特点以实物为准）
