概述

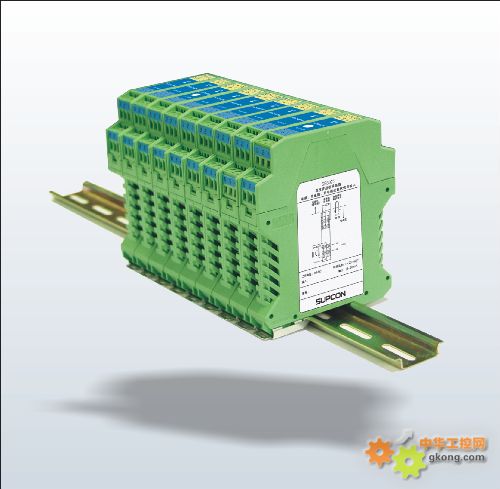

SB3000系列隔离器通过光、电、磁等隔离技术对供电电源、输入端信号和输出端信号三者进行两两隔离，从而实现现场设备和控制系统之间的隔离信号传输，是现场设备和控制室设备间的隔离接口单元；隔离技术对输入输出信号在电气上进行完全隔离，大大提高电子系统的抗干扰性和可靠性，目前越来越多的工业控制系统和现场设备间的接口采用隔离接口单元取代原来的非隔离单元。
SB3000系列隔离器还包含温度变送型号，能将现场的多种温度测量物理量信号转换成标准信号，全系列隔离器涵盖了以下设备的功能：热电阻温度信号变送器、毫伏信号变送器、热电偶温度信号变送器、配电器以及中间驱动继电器等。
主要特点
|
■ 输入/输出信号及电源三端口隔离
|
■ 无需接地
|
|
■ 隔离电压高
|
■ 提供一入两出功能
|
|
■ 隔离故障点
|
■ 高转换精度
|
|
■ 模块系列化
|
■ 端子“即插即用”
|
|
■ DIN导轨独立安装
|
■ 高密度安装
|
性能指标
| 工作电源： |
24VDC±10%
(与安全栅相连的控制仪表的电源或其内部可能产生的电压不得高于250V AC/DC) |
| 最高允许电压Um： |
250VAC/DC |
| 连续工作温度： |
(-20 - 60)℃ |
| 存储温度： |
(-40 - 60)℃ |
| 相对湿度： |
(5 - 95)% |
| 重量： |
约150g |
| 外形尺寸： |
112.6mm×99.0mm×17.5mm |
主要型号
| 开关量输入 |
产品型号 |
通道数
|
现场输入类型 |
输出类型 |
备注 |
| |
SB3016/R |
2
|
触点开关、NAMUR型接近开关等 |
2对继电器常开或常闭触点 |
(0～20)Hz，施密特，开关阀值可调 |
| SB3016/OC |
电压脉冲、触点开关、接近开关、流量计等 |
OC门输出 |
(0～5)Hz，施密特，开关阀值可调 |
| 脉冲量输入 |
产品型号 |
通道数
|
现场输入类型 |
输出类型 |
备注 |
| |
SB3016/OC |
2
|
电压脉冲、触点开关、接近开关、流量计等 |
OC门输出 |
(0～5)Hz，施密特，开关阀值可调 |
| 2/3线制变送器 |
产品型号 |
通道数
|
现场输入类型 |
输出类型 |
备注 |
| |
SB3041 |
1
|
2/3线制变送器
(4～20)mA，有源电流输入 |
(4～20)mA |
已包含隔离配电功能；SB3042支持双向HART协议通讯 |
| SB3042 |
| SB3043 |
1进2出 |
| SB3044 |
2
|
| 热电阻输入 |
产品型号 |
通道数
|
现场输入类型 |
输出类型 |
备注 |
| |
SB3073 |
1
|
2/3线制电阻Pt100、Cu50等
测量范围：(0～450)Ω间任何范围
Pt100：(-200～850)℃
Cu50：(-50～150)℃ |
(4～20)mA |
热电阻和热电偶为同一型号，订货时需注明（包括型号、量程、冷端），特殊型号可订制 |
| SB3075 |
1进2出
|
| 毫伏/热电偶输入 |
产品型号 |
通道数
|
现场输入类型 |
输出类型 |
备注 |
| |
SB3073 |
1
|
毫伏信号：(-75～75)mV间任何范围
J、K、T、E、R、S、N、B型热电偶 |
(4～20)mA |
热电阻和热电偶为同一型号，订货时需注明（包括型号、量程、冷端），特殊型号可订制 |
| SB3075 |
1进2出
|
| 应变电桥/电压输入 |
产品型号 |
通道数
|
现场输入类型 |
输出类型 |
备注 |
| |
SB3073 |
1
|
应变电桥 |
(4～20)mA |
热电阻和热电偶为同一型号，订货时需注明（包括型号、量程、冷端），特殊型号可订制 |
| SB3075 |
1进2出
|
| 信号传输 |
产品型号 |
通道数
|
输入类型 |
输出类型 |
备注 |
| |
SB3041 |
1
|
(4～20)mA |
(4～20)mA或(1～5)V |
每个安全区需要一个安全栅；SB3042、SB3046支持双向HART协议通讯 |
| SB3044 |
2
|
| SB3042 |
1
|
(4～20)mA |
| SB3045 |
| SB3046 |
| SB3049 |
2
|
| 模拟量电流输出 |
产品型号 |
通道数 |
现场输出类型 |
输入类型 |
备注 |
| |
SB3045 |
1
|
(4～20)mA
电气转换器/阀门定位器等 |
(4～20)mA |
SB3046支持双向HART协议通讯 |
| SB3046 |
| SB3049 |
2
|
|
大信号传输
|
产品型号 |
通道数
|
现场输人类型 |
输出类型 |
备注 |
| |
SB3047 |
1
|
最大支持 (0～50)V 输入
|
(4～20)mA或(1～5)V
|
支持按用户需求定制，如 (0～10)V 输入、 (0～40)V 输入等
|
