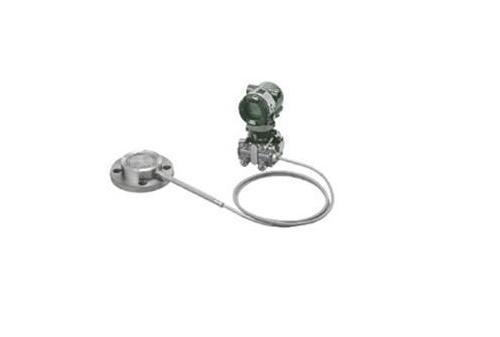

EJA438W/438N系列压力变送器
EJA438系列压力变送器
密封隔膜是用于防止过程介质直接进入差压变送器的压力传感器组件中，它们是通过注满流体的毛细管与变送器
连接的。EJA438W/EJA438N型隔膜密封式压力变送器可用于测量液体、气体或蒸汽的流量，以及液位、密度和压力，
然后将其转变成4-20mA DC的电流信号输出。
EJA系列支持BRAINHART和FOUNDATION™现场总线或PROFIBSUS PA通信协议。
EJA438W/438N系列压力变送器的规格
|
隔膜密封式压力变送器 |
EJA438W/EJA438N
A膜盒 |
EJA438W
B膜盒 |
EJA438N
B膜盒 |
| 测量范围 |
-0.1~3MPa
(-15~430psi) |
-0.1~14MPa
(-15~2000psi) |
-0.1~7MPa
(-15~1000psi) |
| 测量量程 |
0.06~3MPa
(8.6~430psi) |
0.46~14MPa
(66~2000psi) |
0.46~7MPa
(66~1000psi) |
| 精度 |
±0.2% |
±0.2% |
±0.2% |
| 防护等级 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆规格 |
FM，CENECEC ATEX，CSA，TIIS，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (内藏指示器)
环境温度必须在填充液工作温度范围内。 |
| 过程温度 |
-50~300℃ (-58~572℉)
环境温度必须在填充液工作温度范围内。 |
| 最大工作压力 |
最大测量值
工作压力必须在法兰额定压力范围内。 |
| 安装 |
变送器: 2-inch管安装
隔膜密封: 法兰安装 |
| 法兰尺寸 |
平法兰型: 3-inch (80mm)，2-inch (50mm)
凸法兰型: 4-inch (100mm)，3-inch (80mm) |
| 膜片材质 |
SUS316L，哈氏合金C-276，钽材，钛材 |
| 法兰材质 |
S25C，SUS304，SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) |
EJA438W/438N-选型表
基本规格代码：EJA438W-DASJ1AA-AA01-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/BRAIN协议数字通讯 |
| -E |
4-20mA DC/HART协议数字通讯 |
| -F |
FF现场总线通讯 | |
| 第2项：测量量程（膜盒） |
| A |
0.06-3MPa(0.6-30kgf/cm2) |
| B |
0.46-14MPa(4.6-140kgf/cm2) | |
| 第3项：接液件材质 |
| S |
[隔膜]JIS SUS316L [其它]JIS SUS316 |
| H |
[隔膜]哈氏合金C-276 [其它]哈氏合金 |
| T |
[隔膜]钽 [其它]钽 |
| U |
[隔膜]钛 [其它]钛 | |
| 第4项：法兰规格 |
| J1 |
JIS 10K |
| J2 |
JIS 20K |
| J4 |
JIS 40K |
| J6 |
JIS 63K |
| A1 |
ANSI 150 |
| A2 |
ANSI 300 |
| A4 |
ANSI 600 |
| P1 |
JPI 150 |
| P2 |
JPI 300 |
| P4 |
JPI 600 |
| D2 |
DIN PN10/16 |
| D4 |
DIN PN25/40 |
| D5 |
DIN PN64 |
| G2 |
GB PN10/16 |
| G4 |
GB PN25/40 |
| G6 |
GB PN100 | |
| 第5项：法兰尺寸/材质 |
| A |
50mm(2")/JIS S25C |
| B |
50mm(2")/JIS SUS304 |
| C |
50mm(2")/JIS SUS316 |
| D |
80mm(2")/JIS S25C |
| E |
80mm(2")/JIS SUS304 |
| F |
80mm(2")/JIS SUS316 | |
| 第6项：螺栓和螺母材质 |
| A |
JIS SCM435 |
| B |
JIS SUS630/ | |
| 第7项：充灌液 |
| -A |
一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃ |
| -B |
一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃ |
| -C |
高温用(硅油) 接液温度10-300℃ 环境温度10-60℃ |
| -D |
禁油用(氟油) 接液温度-20-120℃ 环境温度-10-60℃ |
| -E |
低温用乙二醇 接液温度-50-100℃ 环境温度-40-60℃ | |
| 第8项： |
|
| 第9项：毛细管长度（m) |
| 01 |
毛细管长度1m |
| 02 |
毛细管长度2m |
| 03 |
毛细管长度3m |
| 04 |
毛细管长度4m |
| 05 |
毛细管长度5m |
| 06 |
毛细管长度6m |
| 07 |
毛细管长度7m |
| 08 |
毛细管长度8m |
| 09 |
毛细管长度9m |
| 10 |
毛细管长度10m | |
| 第10项：安装方式 |
|
| 第11项：电气接口 |
| 0 |
G1/2内螺纹，一个电气接口 |
| 2 |
1/2NPT内螺纹，二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹，二个电气接口，无盲塞 |
| 4 |
M20内螺纹，二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹，二个电气接口，一个盲塞 |
| 7 |
1/2NPT内螺纹，二个电气接口，一个盲塞 |
| 8 |
Pg13.5内螺纹，二个电气接口，一个盲塞 |
| 9 |
M20内螺纹，二个电气接口，一个盲塞 | |
| 第12项：内藏显示表 |
| D |
数字显示表 |
| E |
带测量范围设定按钮的数字显示表 |
| N |
| |
| 第13项：安装托架 |
| A |
JIS SECC 2”管安装（平托形） |
| B |
JIS SUS304 2”管安装（平托形） |
| N | |
