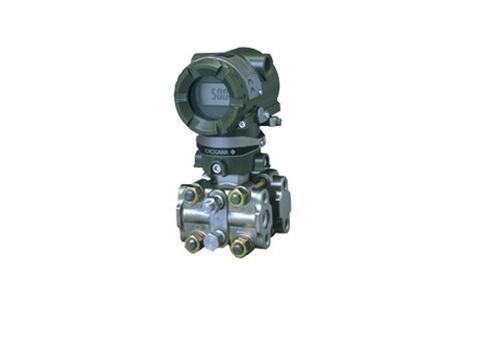

EJA120A系列微差压变送器
EJA120A型高性能的微差压变送器用于测量微小差压，然后将其转变成4-20mA DC的电流信号输出。
EJA系列支持BRAINHART和FOUNDATION™现场总线或PROFIB SUS PA通信协议。
EJA120A的规格
|
|
EJA120A微差压变送器 |
| E膜盒 |
| 测量范围 |
-1~1kPa(-4~4inH2O) |
| 测量量程 |
0.1~1kPa(0.4~4inH2O) |
| 精度 |
±0.2% |
| 防护等级 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆规格 |
FM，CENELEC ATEX，CSA，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-25~80℃(-13~176℉) |
| 过程温度 |
-25~80℃(-13~176℉) |
| 最大工作压力 |
50kPa (7.25psi) |
| 安装 |
2-inch管安装 |
| 接液部件材质 |
膜盒 |
SUS316L(膜片: 哈氏合金C-276) |
| 容室法兰 |
SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) | |
EJA120A的选型表
基本规格代码：EJA120A-DES5A-92NN
| 第1项： 输出信号 |
| -D |
4-20mA DC/带数字通讯（BRAIN协议） |
| -E |
4-20mA DC/带数字通讯（HART协议） |
| -F |
FF现场总线通讯 | |
| 第2项： 测量量程（膜盒） |
|
| 第3项： 接液件材质 |
|
S |
JIS SCS14A JIS SUS316L JIS SUS316 | |
| 第4项： 过程接口 |
| 0 |
无过程接头（Rc1/4内螺纹在容室法兰上） |
| 1 |
Rc1/4内螺纹过程接头 |
| 2 |
Rc1/2内螺纹过程接头 |
| 3 |
1/4NPT内螺纹过程接头 |
| 4 |
1/2NPT内螺纹过程接头 |
| 5 |
无过程接头（1/4NPT内螺纹在容室法兰上） | |
| 第5项： 螺栓和螺母材质 |
| A |
JIS SCM435 50KPa |
| B |
JIS SUS630 50KPa |
| C |
JIS SUH660 50KPa | |
| 第6项： 安装方式 |
| -2 |
垂直配管连接，右边高压，上部安装过程接头 |
| -3 |
垂直配管连接，右边高压，下部安装过程接头 |
| -6 |
垂直配管连接，左边高压，上部安装过程接头 |
| -7 |
垂直配管连接，左边高压，下部安装过程接头 |
| -8 |
水平配管连接，右边高压 |
| -9 |
水平配管连接，左边高压 | |
| 第7项： 电气接口 |
| 0 |
G1/2内螺纹，一个电气接口 |
| 2 |
1/2NPT内螺纹，二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹，二个电气接口，无盲塞 |
| 4 |
M20内螺纹，二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹，二个电气接口，一个盲塞 |
| 7 |
1/2NPT内螺纹，二个电气接口，一个盲塞 |
| 8 |
Pg13.5内螺纹，二个电气接口，一个盲塞 |
| 9 |
M20内螺纹，二个电气接口，一个盲塞 | |
| 第8项： 内藏显示表 |
| D |
数字显示表 |
| E |
数字显示表带测量范围设置钮 |
| N |
无 | |
| 第9项： 安装托架 |
| A |
JIS SECC 2”管安装（平托形） |
| B |
JIS SSUS304 2”管安装（平托形） |
| C |
JIS SECC 2”管安装（L形） |
| D |
JIS SSUS304 2”管安装（L形） |
| N |
无 | |
EJA附加功能(不指定)
第1项：
隔爆型、本安型 |
| 不指定 |
| NF1 |
NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT |
| FF1 |
FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 |
| FF15 |
FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 |
| KF1 |
CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 |
| KF5 |
CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 |
| CF1 |
CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 |
| CF15 |
CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 |
| NS1 |
NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT |
| FS1 |
FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G |
| KS1 |
CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4 |
| CS1 |
CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4 |
| FU1 |
包含FF1和FS1 |
| KU1 |
包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 |
| CU1 |
包含CF1和CS1 |
| SU1 |
SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67 |
| KS5 |
CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 | |
第2项：
隔爆密封接头 |
| 不指定 |
| G71 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个) |
| G72 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个) |
| G81 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个) |
| G82 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个) | |
第3项：
涂漆：颜色变化或涂漆变化 |
| 不指定 |
| P1 |
颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色 |
| P2 |
颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色 |
| P7 |
颜色变化 只适用于变送器壳体 金属银色 |
| X1 |
涂漆变化 环氧树脂烤 | |
第4项：
避雷保护器 |
| 不指定 |
| A |
变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 | |
第5项：
禁油处理或禁水、禁油处理 |
| 不指定 |
| K1 |
脱脂洗净处理 |
| K2 |
脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃ |
| K5 |
脱脂洗净并干燥处理 |
| K6 |
脱脂洗净并干燥处理膜盒充灌氟油，使用温度：-20-80℃ | |
第6项：
校正单位 |
| 不指定 |
| D1 |
P校正（Psi单位） |
| D3 |
bar校正（bar单位） |
| D4 |
M校正（kgf/cm2) | |
| 第7项：SUS630螺母的密封处理 |
| 不指定 |
| Y |
紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） | |
第8项：
长排气塞 |
|
第9项：
快速应答 |
| 不指定 |
| F1 |
刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒） | |
| 第10项：PID/LM功能 |
| 不指定 |
| LC1 |
PID控制功能，Link Master功能 | |
第11项：
CPU异常时输出设定为低 |
|
第12项：
NAMUK NE43 |
| 不指定 |
| C2 |
[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下 |
| C3 |
[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 | |
第13项：
不锈钢放大器外壳 |
| 不指定 |
| E1 |
放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） | |
|
第14项：
镀金膜片 |
|
第15项：
组态 |
|
第16项：
容室法兰选项 |
| 不指定 |
| N1 |
不带排气排液塞 |
| N2 |
N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞 |
| N3 |
N1，N2容室法兰、膜片、本体和盲塞的配件制造 | |
第17项：
不锈钢位号牌 |
| 不指定 |
| N4 |
JIS SUS304 不锈钢位号牌固定在变送器上 | |
第18项：
配件制造证明 |
| 不指定 |
| M01 |
容室法兰 |
| M11 |
容室法兰、过程接头 | |
第19项：
压力测试 漏压测试证明 |
| 不指定 |
| T01 |
L膜盒 测试压力：3.5MPa 测试流体：氮气滞留时间10分钟 |
| T12 |
M、H膜盒 测试压力：14MPa 测试流体：氮气滞留时间10分钟 | |
