串口到光纤的转换,一般分为单模和多模光纤两种。OPT485L既可以适合与单模光纤,也可以适应与多模光纤。对于已经布的光纤线,选用OPT485L是最合适的。

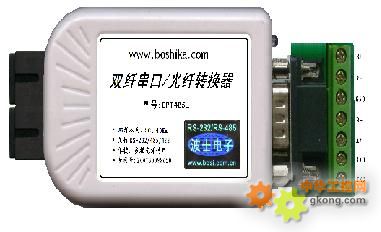

OPT485L 是一款有源型单模多模光纤通用型双到RS232/RS485/RS422串口的光电转换器.定向为需求扩展RS232/RS485/RS422传输距离和光网络通讯用户所设计的工业应用级别产品.OPT485L可提供点到点,点到多点的连接,实现PC机之间、PC机与单片机之间构成远程多机通信网络,满足总线组网,星形组网及环形网络各种场合下运用的要求.同时具有隔离高电压、防电磁干扰、传输距离远等优点.
荣誉及认证:
- ISO9002质量认证企业
- 2000国际测控博览会金奖产品
- CE Class B
特点:
- 无需任何设置,自动适应各种波特率;
- 支持RS-232/485/422三合一串口 ;
- 能够连接128个(理论数)RS-485接口设备;
- RS-485提供每线600W的防雷保护和防止共地干扰;
- 与软件无关,支持300-115200bps波特率
- 转换器默认SC头,但是可以转接为各种光纤接口要求,如ST,SC等.
技术指标
设备类型:光电转换器
转换模式:串口协议转光纤,波长1310nm
接口数量:串口RS232/RS485/RS422各1个,光纤接头收发各1个.
- 电气接口:RS-232接口(可配接线端子),RS-485/422接口(接线端子)
- 光纤接口:SC 可转ST,FC
- 电气接口:串口DB-9针座,配接线端子;
- 通讯距离:多模4KM以内;单模40KM以内;
- 通讯模式:双纤,双向转换;
- 传输介质 单模光纤或多模光纤 标准 5V 电源插座
- 适用光纤 9/125、50/125、62.5/125 um 等
- 传输速率:300—115200BPS
- 串口传输距离:0—1200米(RS-485/422)
- 传输介质:多模光纤,单模光纤
- 负载能力 相互驱动128个RS485设备
- 防雷保护:600W雷击浪涌保护
- 串口保护:15 KV ESD(所有信号)(静电保护)
- 工作温度 -20-70℃
- 工作湿度5-95%(无凝露)
- 存储温度-40-100℃
- 存储湿度5-95%(无凝露)
- 设备尺寸:74*23*47mm(不含端子)
- 外壳:耐高压高分子复合材料
重量:80±5 g
- 外接电源:外接供电5V直流
- 质量保证:3年
安装接线
波仕OPT485L的RS-232/485/422串口端是一个DB-9针座,具有RS-232、RS-485、RS-422全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422时,T+、T—是指从OPT485L向外发送。注意RS-485和RS-422通信时建议要接地线(5脚)。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。
接线端子定义
RS-232端接线端子定义:
DB-9针端的引脚分配如下(带接线端子):
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
RS-232
|
|
RXD
|
TXD
|
|
GND
|
|
|
|
|
RS-485
|
A
|
|
|
|
GND
|
|
|
|
B
|
RS-422
|
T+
|
|
|
|
GND
|
R+
|
|
R—
|
T—
|
备注:
1 多机组网接线示意图及方案可与客服人员索要.
