U485C：光隔RS232与RS485/422转换器

在目前的工业环境中，许多重要的设备采用的仍然是RS-232接口设计，由于RS-232是一个点对点的界面，设备和计算机之间的传输距离受其限制最远不超过15M。为了克服这个限制，最简便的方法即使用RS-232 到RS-422/485转换器，将RS-232设备连到工业RS-422或RS-485网络，使传输数据时距离超过1.2 km（9600bps时）。

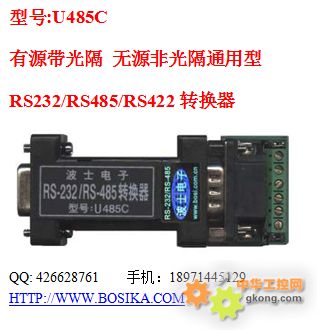

       U485C是一款光电隔离防雷型RS232到RS485/RS422转换器．U485C是光隔非光隔通用转换器，作非光隔转换器使用时无须供电、U485C作光隔转换器使用时需外接5V电源（电压5±0.5V、功耗电流<50mA），通信速率最高大于19200bps。U485C可提供点到点，点到多点的连接，实现PC机之间、PC机与单片机之间构成远程多机通信网络．同时具备数据流自动控制，速率自适应，无源窍电技术，智能终端高负载能力，自动唤醒技术等特点．

优势特点：

l   使用波仕智能终端负载技术，确保互带128个节点！

l   高达95%的波士窃电技术，确保传输1800米以上！

l   通信只用到RXD、TXD、GND，无须RTS、DTR！

l   内置600W抗雷击保护器和15000V抗静电保护器！

l   独有零延时自动收发转换技术，确保适合所有软件!

l   先进的自动唤醒技术，工作寿命大大增加！

荣誉及认证：

l   ISO9002质量认证企业

l   2000国际测控博览会金奖产品

l   CE Class B

l   专利证书：ZL02327524 ZL02327525 ZL02354891

技术指标:

l   电气标准：兼容EIA/TIA的RS-232 / RS-485/422标准

l   电气接口：RS-232接口（可配接线端子），RS-485/422接口（接线端子）

l   工作方式：全双工半双工通用

l   传输速率：300—19200BPS

l   传输距离：0—1200米

l   传输介质：双绞线（最好带屏蔽层并做为地线）

l   负载能力  相互驱动128个RS485设备

l   防雷保护：600W雷击浪涌保护

l   工作温度：-40°C-80°C

     存储温度：-60°C-100 °C

     工作湿度：5 ~ 90% RH

l   串口保护：15 KV ESD（所有信号）（静电保护）

l   设备尺寸：63*33*16mm（不含端子）

l   外壳：耐高压高分子复合材料

     重量：30±5 g

l   外接电源：无须供电

l   质量保证：3年

安装接线:

               RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的GND(地)。RS-422的接线原则：“+发”接对方的“+收”、“—发”接对方的“—收”、“+收”接对方的“+发”、“—收”接对方的“—发”、GND(地)接对方的GND(地)。

l   一定要将GND（地）线接到对方的GND（地），除非确保通信双方良好共地。

RS485/RS422端具体接线方法图示：略

备注：

 1  多机组网接线示意图及方案可与客服人员索要．

 2  免费提供调试软件．
