RS-232/RS-485中继转换器

    ---- 突破距离和节点限制！

一、用途

波仕RS-232/RS-485中继转换器是具有485A功能第2代产品，无需外接电源，实现RS-232/RS-485转换和RS-485/RS-485中继，通信距离双向延长至2×1.2Km（9600bps时）。485A2特别适合于RS-485多机通信，使用485A2组网可以突破传统RS-485的距离和节点的限制！

485A2型中继转换器的特点在于：1、同时带2路RS-485口，而且这2路RS-485口还具有中继的功能。这样既可以作为RS-232/RS-485转换器的同时还可以作为RS-485/RS-485中继器；2、无需外接电源； 485A2具有无源转换器485A的全部性能，集转换器与中继器的功能和优点于一身。请认准波仕激光防伪标签、谨防假冒！

中国专利201420502117《一种带中继功能的串口转换装置》，侵权必究！

二、硬件安装

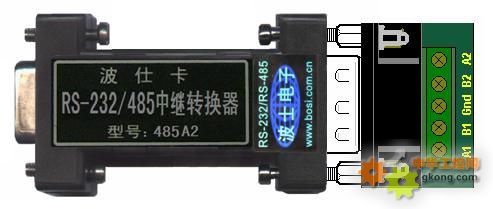

 外形为DB-9针/DB-9孔转接盒大小，其中DB-9孔端可以直接插RS-232口。DB-9孔端用于接RS-232口、DB-9针端通过接线端子板接RS-485口。485A2的接线端子板上有5个接线端子（A1、B1、GND、B2、A2） ，为两个RS-485口，引脚分配见产品图，共用GND地线。A1、B1与A2、B2是功能完全相同的，不分方向。RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口；但是只有RXD、TXD、GND三线。

      485A2应用与RS-485多机通信的典型接线图。若每一段RS-485的距离为1200米和128个，则整个RS-485系统的距离达到（N×1200米）、节点数达到（N×128）。可以看出，使用了485A2的RS-485总线布线极其简洁。最远两端可以用485A，也可以用485A2。注意整个RS-485系统共用GND线。

三、软件说明

本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！建议RS-485通信时一定要接地线。
