微型串口单环光端机
一、用途
波仕电子的OPT11[S]系列串口单环光端机用于：组成单根环状光纤网来实现RS-232/RS-485的多机通信。OPT11[S]的特点是单环光纤网的布线更加简单，同时也增加了串口光纤通信的可靠性。采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。
OPT11[S]是世界上最小的串口单环光端机。OPT11[S]代表了当今串口光纤通信产品的顶尖水平。专利产品，谨防假冒！专利号：200830078256。
二、硬件安装

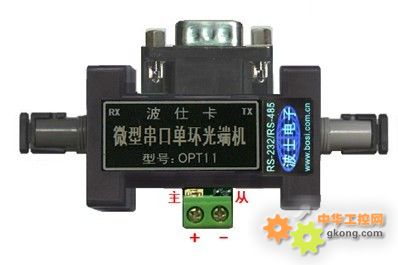

波仕OPT11[S]系列串口单环光端机的外形为DB-9/DB-9转接盒大小（如图），使用一对多模ST光纤接头（OPT11）或者一对单模ST光纤接头（OPT11S） ，上侧面一个有一个接RS-232、RS-485口的DB-9针座（ 带配接线端子 ），下侧面有接 5V 电源的两个端子。紧靠电源端子是用于选择“主机”和“从机”状态的跳线。OPT11[S]需要外接直流5V电源（±0.5V）。
OPT11[S]的光纤接收器（RX）和光纤发送器（TX）见产品标签。使用时发送器ST头通过光纤接对方的接收器ST头。注意保持光纤转换器的ST座、光纤的ST头的清洁，如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。均可通过光纤跳线转为SC、FC型的光纤接头。
OPT11[S]的RS-232/485串口端是一个DB-9针座，具有RS-232、RS-485引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。注意RS-232和RS-485通信时都建议要接地线（5脚）。RS-485信号的地线与RS-232的GND是一样的。产品内置600W抗雷击浪涌保护器。引脚分配如下：
|
DB-9针
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
RS-232
|
|
RXD
|
TXD
|
|
GND
|
|
|
|
|
|
RS-485
|
+A
|
|
|
|
GND
|
|
|
|
-B
|
如果用户的接口为RS-422、TTL电平，可以在OPT11[S]的DB-9针座外插波仕的H485C或者其他型号的RS-232/TTL/RS-485/RS-422转换器。注意接主机的OPT11[S]必须是RS-232口，不能够是RS-485口。
三、性能特点
|
型 号
|
说明（多模）
|
|
型号
|
说明（单模）
|
|
OPT11
|
串口单环光端机（多模）
|
OPT11S
|
串口单环光端机（单模）
|
OPT11[S]系列串口单环光端机最高速率115.2Kbps。无需任何初始化设置！由于采用波仕自主知识产权的超大规模专用集成电路，在性能上实现了零延时自动切换，在体积上使得OPT11[S] 成为世界上最小的串口单环光端机。这个技术使OPT11 [S]大大优于有切换时间的其它光端机产品。
|
传输介质
光纤接口
|
多模光纤（OPT11）、ST头
|
|
电气
接口
|
DB-9针RS-232（针座或端子）
|
|
单模光纤（OPT11S）、ST头
|
接线端子（RS-485）
|
|
通信
方式
|
异步RS-232、半双工RS-485
|
尺寸及重量
|
DB-9/9转接头大小、90克
|
|
RS-422/TTL需要配转换器
|
传输距离
|
4Km（多模）、40Km（单模）
|
|
光波长
|
820nm（多模）、1300nm（单模）
|
适用光纤
|
50/125、62.5/125、100/140um
|
波仕电子配套提供各种长度单芯、双芯光纤以及ST接头。OPT11[S]对外接5V电源要求5V (±0.5V) ，功耗小于150mA，推荐使用产品配套的微型开关稳压电源。
