品的结构及工作原理

3.1 总体结构及外形布置

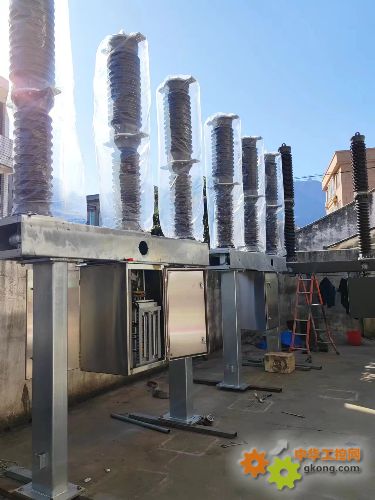

断路器三极总体布置外形见图 2

断路器三极组装在一个框架上，每极一柱单断口，配有 CT15 型弹簧机构。三极灭弧室的所有可动部件都机械地连接到弹簧操

作机构上。

分闸操作由分闸弹簧完成。合闸操作则由电动机通过棘轮连

杆储能的合闸弹簧来完成。

断路器由接线端子板（2-1），灭弧室（2-2），支柱瓷套（2-3，）

框架（2-4），控制箱（2-5），支架（2-6），电缆管（2-7）等组成。

电气控制、保护、信号装置和六氟化硫气体压力监视系统及弹  簧机构均放置控制箱（2-5）内。灭弧室（2-2）与支柱瓷套（2-3） 内腔相通，内部充有 20℃时 0.50MPa 额定压力的六氟化硫气体，  并由气体管路与控制箱内的气体密度控制器（2-10）相连。当六 氟化硫气体压力下降至 20℃时 0.45MPa 时发出报警信号应进行补  气；当六氟化硫气体压力下降到 20℃时 0.40MPa 时，断路器分、

合闸闭锁。

1600

图 2    断路器的总体布置及外形

图中：

（2-1）接线端子板；  （2-2）灭弧室；  （2-3）支柱瓷套；

（2-4）框  架；     （2-5）控制箱；  （2-6）支  架；

（2-7）电缆管；      （2-8）供气门；  （2-9）弹簧机构；

（2-10）SF6 密度控制器。

3.2 断路器灭弧室结构及工作原理
