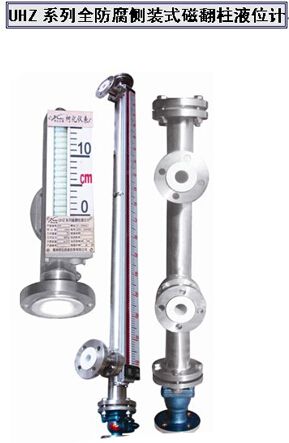

HC-UZ-C-F系列侧装式磁翻柱液位计是现场安装的直读式液位仪表及变送单元，采用优质不锈钢材料，按化学工业部颁布的磁性液位计标准HG/T21584制造；同时提供内衬PTFE的磁翻柱液位计，液位计的接液部分材质全部采用PTFE，可广泛应用于各类石化、化工企业，可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。经电路放大变换为标准的4-20mA电流信号
.适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，同时提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质也适用于酸、碱等腐蚀性介质。
▲ 特点
以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
配上下限开关输出，可实现远距报警，限位控制。
配变送器可实现液位远距指示，检测与控制。
▲ 主要技术指标
安装形式内容
侧装式
顶装式
安装间距（测量范围）
不锈钢
500~5000（mm）
500~2500（mm）
ABS、PP-R
500~4000（mm）
工作压力
0.6,1.6,2.5,4.0MPa
0.6,1.6,2.5MPa
介质密度
>0.6g/cm3
>0.76g/cm3
连接法兰
不锈钢
法兰20-40(DN20 PN1.0-4.0) （GB9119-88）
法兰200-25（DN200 PN1.6）(GB9119-88)
ABS
法兰20-10(DN20 PN1.0)（GB9119-88）
法兰200-6（DN200 PN0.6）(GB9119-88)
主体材料
1Cr18Ni9Ti、ABS、PP-R（工作压力0.6MPa）
介质温度
-40~100℃（ABS、PP-R：-40~80℃）
环境温度
-40~+70℃
示值误差
±10mm
介质粘度
≤1st（10-4m2/s）
上、下限开关输出
1、 控制灵敏度：10mm
2、 输出接点容量：AC220V 2A
3、 接点寿命：5×104次
4、 防爆特征：iaⅡCT4本质安全型
电远传、连续显示
1、 精度：±1.5%
2、 输出负载：750Ω
3、 输出信号：0~10mA输出，220V AC电源
4~20mA输出，24V DC二线制
4、防爆特征：iaⅡCT4本质安全型
▲ 系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、 电远传
由测量单元和变送单元两部分组成。
3、 本安防爆
a带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于Ⅱ类电器设备（工厂用）、C级气体，最高表面温度组别T4（135℃）。
c使用注意事项
1变送器外壳设有外接地，用户使用时必须可靠接地。
2安全栅的适用应遵守有关使用说明内容。
3变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积>0.5mm2，电缆允许分布电容为0.8μF。
▲ 用户自备法兰
安装形式
主体材质
公称直径
公称压力
D
D1
D2
n
d
f
b
侧装
不锈钢
20
4.0MPa
105
75
56
4
14
2
16
ABS
20
1.0MPa
105
75
56
4
14
2
16
顶装
不锈钢
200
2.5MPa
360
310
274
12
26
3
32
ABS
200
