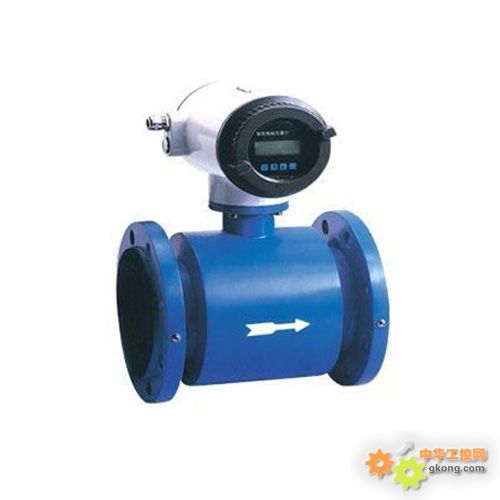

HC-LDG系列智能电磁流量计是由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5uS／cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。被广泛应用于石油、化工、冶金、轻纺、造纸、食品、制药、环保等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；
３、系列公称通径DN10～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

主要技术数据：
1、整机和传感器技术数据

执行标准


JB／T 9248—1999

公称通径


管道式四氟衬里：DN10～DN600

管道式橡胶衬里：DN10～DN3000

流速范围


0.1～15m／s

精确度


DNl5～DN600


示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)

DN700—DN3000


示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)

流体电导率


≥5uS／cm

公称压力


4.0MPa


1.6MPa


1.0MPa


0.6MPa


6.3、10MPa

DNl0～DN50


DN65～DN200


DN250～DN1000


DN1200～DN3000


特殊订货

环境温度


传感器


—25℃—十60℃

转换器及一体型


—10℃—十60℃

衬里材料


聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

最高流体温度


—体型


70℃

分离型


聚氯丁橡胶衬里


80℃；120℃(订货时注明)

聚氨酯衬里


80℃

聚四氟乙烯衬里


100℃；150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料


不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

电极刮刀机构


DN300—DN3000

连接法兰材料


碳钢

接地法兰材料


不锈钢1Crl8Ni9Ti

进口保护法兰材料


DN65—DNl50


不锈钢1Crl8Ni9Ti

DN200～DNl600


碳钢十不锈钢1Crl8Ni9Ti

外壳防护


DNl5～DN3000分离型橡胶或聚氨酯衬里传感器


IP65或IP68

其他传感器、——体型流量计和分离型转换器


IP65

间距(分离型)


转换器距离传感器一般不超过100m


 2、转换器技术数据

电源


交流


85—265V，45—400Hz

直流


11—40V

操作键和显示


按键式


4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；

3行LCD宽视角、宽温、带背光显示；

第1行显示流量值；

第2行显示流量单位；

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式


2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；

2行LCD宽视角、宽温、带背光显示：

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行：显示流量。

内部积算器


正向总量、反向总量及差值总量。

输出信号


单向模拟输出


全隔离，负载≤600D．(20mA时)；

上限：0—21mA可选，每档lmA；

下限：0—21mA可选，每档1mA；

正、反向流量输出方式编程。

双向模拟输出


下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出


两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；

方波或选定脉宽，选定脉宽上限2．5S，每档1ms；

无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。

双路报警输出


可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯




RS232，RS485，HART



3、衬里的选择

衬里材料


主要性能


最高介质温度


适用范围

—体型


分离型




聚四氟乙烯（F4)


是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。


70℃


100℃ 150℃ (需特殊订货)


1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯（F46)


同F4，耐磨性、抗负压能力高于F4。


同上




聚氟合乙烯（Fs)


适用温度上限较聚四氟乙烯低，但成本也较低。


80℃




聚氯丁橡胶


1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。


80℃ 120℃ (需特殊订货)


水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶


1、耐磨性能极强。

2、耐腐蚀性能较差。


80℃


中性强磨损的矿浆、煤浆、泥浆



4、进口保护法兰和接地法兰(或接地环)的选择

兰种类


适 用 范 围

接地法兰(或接地环)


适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。

进口保护法兰


当介质有强磨损性时选用。

 5、电极的选择

电极材料


耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti


用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。

哈氏合金B


对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。

哈氏合金C


能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀

钛


能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。

钽


具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。

铂／钛合金


几乎能耐——切化学介质，但不适用于王水和铵盐。

不锈钢涂覆碳化钨


用于无腐蚀性，强磨损性的介质。

注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

 HC-LDG系列电磁流量计仪表选型
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h）D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆HC-LDG系列电磁流量计参考流量范围

口径mm


流量范围m3/h


口径mm


流量范围m3/h

φ15


0.06~6.36


φ450


57.23～5722.65

φ20


0.11～11.3


φ500


70.65～7065.00

φ25


0.18～17.66


φ600


101.74～10173.6

φ40


0.45～45.22


φ700


138.47～13847.4

φ50


0.71～70.65


φ800


180.86～18086.4

φ65


1.19～119.4


φ900


228.91～22890.6

φ80


1.81～180.86


φ1000


406.94～40694.4

φ100


2.83～282.60


φ1200


553.90～55389.6

φ150


6.36～635.85


φ1600


723.46～72345.6

φ200


11.3～1130.4


φ1800


915.62～91562.4

φ250


17.66～176.25.


φ2000


1130.4～113040.00

φ300


25.43～2543.40


φ2200


1367.78～136778.4

φ350


34.62～3461.85


φ2400


1627.78～162777.6

φ400


45.22～4521.6


φ2600


1910.38～191037.6



HC-LDG系列智能电磁流量计选型谱

型号


通径




HC-LDG


10~3000







代号


安装形式




S


一体式

L


分体式




代号


转换器型号

ZA


圆形

ZB


方形




代号


输出信号

I.4


4~20mA

f


频率 1KHz

Rs


串行通讯（485）

C


控制输出




 代号


防爆要求

 N


无防爆

EX


防爆（仅适用于分体式）




代号


介质温度

T1


≤65℃

T2


≤120℃

T3


≤180℃(仅适用于分体式）




代号


内衬材质

NE


氯丁橡胶（≤65℃）

PTFE


聚四氟乙烯（≤189℃）

PVC


聚氯乙烯（≤70℃）




代号


电极材质

316L


不锈钢

HC


哈氏合金C

HB


哈氏合金B

Ti


钛

Ta


钽
