轻型试验变压器

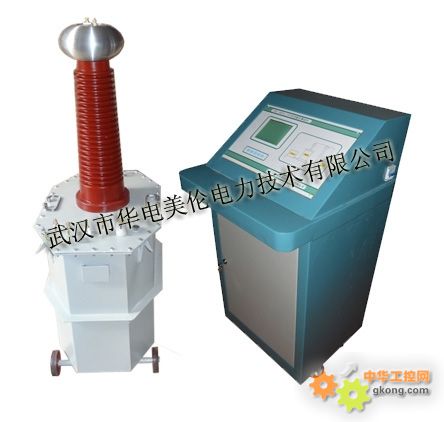

YDJ/TDM系列轻型交（直）流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进，是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门、变压器电动机耐压维修等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备打破苏联模式，体积非常轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。根据要求可以做全数显式控制台和全自动程控试验变压器控制台。
- 产品分类
产品分为一体式装置和分体式装置两类。
YDJ系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。
高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
YDJ系列工频高压试验装置的工作原理图见图3
图3. YDJ系列工频高压试验装置工作原理图
图4：三台试验变压器串级接线原理图
图中：P—容量(kVA) V—电压(kV) G1、G2—绝缘支架
2、 三台试验变压器串级获得更高电压的接线原理见图4。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。
- 使用方法
- 试验变压器做被试品的工频耐压试验使用接线原理图见图5
图5：被试品工频耐压试验接线图
图中：R1—限流电阻 FRC—阻容分压器 RF—球间隙保护电阻
G—球间隙 CX—被试品
注：高压尾必须可靠接地
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。
球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。
在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变
压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。
工频耐压试验操作注意事项
- 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。
- 被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
- 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
- 升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。
- 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。
- 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
- 耐压试验前后应测量绝缘电阻，检查绝缘情况。
轻型试验变压器
- 概述
-
YDJ/TDM系列轻型交（直）流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进，是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门、变压器电动机耐压维修等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备打破苏联模式，体积非常轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。根据要求可以做全数显式控制台和全自动程控试验变压器控制台。
- 产品分类
-
产品分为一体式装置和分体式装置两类。
- 工作原理
-
YDJ系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。
高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
- YDJ系列工频高压试验装置的工作原理图见图3
-

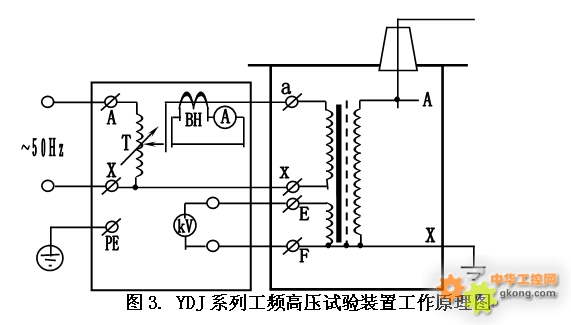

图3. YDJ系列工频高压试验装置工作原理图
图4：三台试验变压器串级接线原理图
图中：P—容量(kVA) V—电压(kV) G1、G2—绝缘支架
2、 三台试验变压器串级获得更高电压的接线原理见图4。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。
- 使用方法
- 试验变压器做被试品的工频耐压试验使用接线原理图见图5
-
图5：被试品工频耐压试验接线图
图中：R1—限流电阻 FRC—阻容分压器 RF—球间隙保护电阻
G—球间隙 CX—被试品
注：高压尾必须可靠接地
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。
球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。
在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变
压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。
工频耐压试验操作注意事项
- 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。
- 被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
- 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
- 升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。
- 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。
- 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
- 耐压试验前后应测量绝缘电阻，检查绝缘情况。
