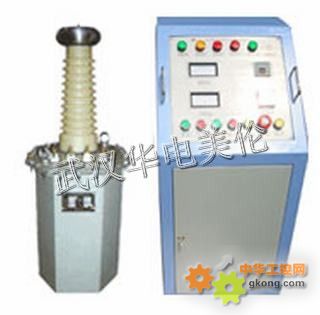

轻型油浸式试验变压器
一、技术参数
表2、YDJ系列油浸式高压试验变压器
|
型 号
|
容量
(KVA)
|
高压电压
（KV）
|
高压电流
（mA)）
|
低压输入
|
变比
(高/仪)
|
温升℃
(30分钟)
|
|
电压(V)
|
电流(A)
|
|
YDJ-1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
500
|
10
|
|
YDJ-3/50
|
3
|
50
|
60
|
200
|
15
|
500
|
10
|
|
YDJ-5/50
|
5
|
50
|
100
|
200
|
25
|
500
|
10
|
|
YDJ-10/50
|
10
|
50
|
200
|
200
|
50
|
500
|
10
|
|
YDJ-20/50
|
20
|
50
|
400
|
380
|
53
|
500
|
10
|
|
YDJ-30/50
|
30
|
50
|
600
|
380
|
79
|
500
|
10
|
|
YDJ-50/50
|
50
|
50
|
1000
|
380
|
12
|
500
|
10
|
|
YDJ-5/100
|
5
|
100
|
50
|
200
|
25
|
1000
|
10
|
|
YDJ-10/100
|
10
|
100
|
100
|
200
|
50
|
1000
|
10
|
|
YDJ-20/100
|
20
|
100
|
200
|
380
|
53
|
1000
|
10
|
|
YDJ-30/100
|
30
|
100
|
300
|
380
|
79
|
1000
|
10
|
|
YDJ-50/100
|
50
|
100
|
500
|
380
|
132
|
1000
|
10
|
|
YDJ-20/150
|
20
|
150
|
133
|
380
|
53
|
1000
|
10
|
|
YDJ-30/150
|
30
|
150
|
200
|
380
|
80
|
1000
|
10
|
|
YDJ-50/150
|
50
|
150
|
333
|
380
|
132
|
1000
|
10
|
|
YDJ-100/150
|
100
|
150
|
667
|
380
|
263
|
1000
|
10
|
|
YDJ-50/200
|
50
|
200
|
250
|
380
|
132
|
1000
|
10
|
|
YDJ-100/200
|
100
|
200
|
500
|
380
|
263
|
1000
|
10
|
|
YDJ-150/200
|
150
|
200
|
750
|
380
|
395
|
1000
|
10
|
|
YDJ-200/200
|
200
|
200
|
1000
|
380
|
526
|
1000
|
10
|
|
YDJ-300/200
|
300
|
200
|
1500
|
380
|
790
|
1000
|
10
|
|
YDJ-50/300
|
50
|
300
|
170
|
380
|
132
|
1000
|
10
|
|
YDJ-100/300
|
100
|
300
|
333
|
380
|
263
|
1000
|
10
|
|
YDJ-150/300
|
150
|
300
|
500
|
380
|
395
|
1000
|
10
|
|
YDJ-200/300
|
200
|
300
|
667
|
380
|
526
|
1000
|
10
|
|
YDJ-300/300
|
300
|
300
|
3000
|
380
|
790
|
1000
|
10
|
轻型油浸式试验变压器
二、工频耐压试验操作注意事项
- 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。
- 被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
- 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
- 升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。
- 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。
- 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
- 耐压试验前后应测量绝缘电阻，检查绝缘情况。
- TDM交直流高压试验变压器在做被试品的直流耐压或泄露试验时接线原理图如图7。
注：此试验应先抽出短路杆“D”，图7中所示。
轻型油浸式试验变压器

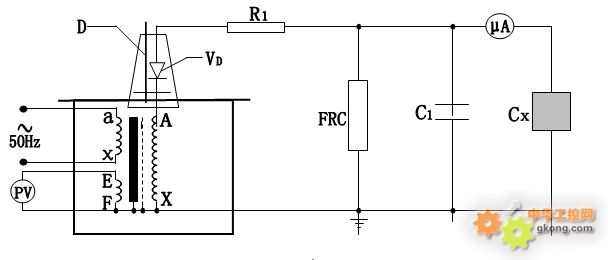

图6：TDM系列高压直流泄露试验接线图
图中：VD—高压硅堆 R1—限流电阻 C1—高压滤波电容
FRC—阻容分压器 CX—被试品 μA—带保护微安表
泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的最大整流。如电压硅堆的最大整流电流为100mA时用于60kV的试验装置中，限流电阻按R1=60/0.1=600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。
高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。
泄露试验的操作及注意事项
- 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试
验电压加到有人工作的部位上去。
- 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。
- 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。
- 试验过程中，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。
- 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
三、注意事项
- 按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。
- 做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
- 接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。
- 从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
- 试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
- 本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
- 使用本产品做高压试验时，出熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
四、试验变压器的容量选择
标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。 Ct——被试品的电容量(pF)
ω——角频率，ω=2πf， f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子 几十微法 简单的分级套管 100~1000pF
电压互感器 200 ~ 500pF
电力变压器 〈 1000kVA ~1000pF
〉1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封闭变电站，SF6气体绝缘 100~10000pF
对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV k = 4 Vn =150~300kV k = 3 Vn 〉300kV k = 2
