YDJZ油浸式试验变压器
（特）产品别称
油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、油浸式轻型高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪
一、 油浸式试验变压器 概述
YDJZ系列轻型直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进，是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。试验变压器本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。高压试验变压器特别适用于电力系统、工矿企业、科研部门、变压器电动机耐压维修等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。油浸式试验变压器是高压试验中必不可少的重要设备打破苏联模式，体积非常轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。轻型试验变压器根据要求可以做全数显式控制台和全自动程控试验变压器控制台。武汉试验变压器
YDJZ油浸式试验变压器
1.1油浸式试验变压器产品分类
产品分为一体式装置和分体式装置两类。
1.2
产品型号：
YDJZ油浸式试验变压器
二、油浸式试验变压器产品结构
高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。
外部结构示意图
1—短路杆D 2—均压球 3—高压套管 4—变压器提手
5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端
11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油
15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组
在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
YDJZ油浸式试验变压器
三、试验变压器的容量选择
标称试验变压器容量Pn的确定公式：Pn=kVn2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。 Ct——被试品的电容量(pF)
ω——角频率，ω=2πf， f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子 几十微法 简单的分级套管 100~1000pF
电压互感器 200 ~ 500pF
电力变压器 〈 1000kVA ~1000pF
〉1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封闭变电站，SF6气体绝缘 100~10000pF
对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV k = 4 Vn =150~300kV k = 3 Vn 〉300kV k = 2
YDJZ油浸式试验变压器
四、操作指南
在操作之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流保护器。其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图，接地端应良好接地（以下视耐压试验为例）。
7.4.1连接电源（箱式为插座式电源，台式为接线柱式电源），并将调压器手柄旋至零位处，零位开关闭合，零位指示灯（黄灯）亮，（也称调压器零位输出状态指示）；
7.4.2按下启动按钮（绿色），接触器吸合，调压器受电，同时工作指示灯（红灯）亮，并发出警报声（警报声随调压器离开零位后，报警声光才能停止）；
7.4.3顺时针缓慢均匀地旋转调压器手柄，并密切注视仪表读数，当升到所需高压电压值时，应停止旋转手炳，并及时按下计时按钮（黄色），此时，数显时间继电器顺计时显示时间（计时单位为“s”，秒），当到达设定的时间，控制箱（台）内发出声光报警，及时将调压器手柄反方向旋转，直至调压器回零为止，解除计时按钮，；
7.4.4在升压或耐压试验过程中，如出现短路、闪络、击穿等过电流时，电流继电器保护跳闸，调压器自动断电，表示被试品不合格，此时应将调压器回零，切断电源，检查被试品。
YDJZ油浸式试验变压器
五、使用维护
7.5.1开箱验收时，应检查主控回路接线是否松动，调压器电刷是否接触良好；
7.5.2长期不用时，使用前应用500V兆欧表测量绝缘电阻，其阻值不低于0.5MΩ；
7.5.3电源电压应符合箱（台）铭牌上的输入电压值；
7.5.4本箱（台）设有过电流保护，出厂已调整为额定电流的80%。用于小负载时，应根据被试品的额定容量电流重新设定；
7.5.5使用完毕后，应关好箱（台）门盖，以保持箱（台）内部清洁。
YDJZ油浸式试验变压器
六、油浸式试验变压器使用条件
7.6.1环境温度：0—40℃；
7.6.2海拔高度：＜1000m；
7.6.3相对湿度：＜85%；
7.6.4工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
武汉油浸式试验变压器
试验变压器首选华电美伦，质量好口碑好，华电美伦以国家电网公司，电力系统的电器实验设备，高压试验变压器，直流高压发生器，噶抛压试验设备特种高压耐压仪器作为自己的核心支柱产业，一雄厚的科技实力，服务于电力高压试验事业的研究与发展，吧公司建成高科技。高压试验变压器多元化公司，拥有大批多年从事高压电力试验检测设备技术，生产专业技术人才及完善的售前，售中。售后服务团队，并严格按照iso-9001质量控制系统管理企业并使其不点发展壮大
YDJZ油浸式试验变压器

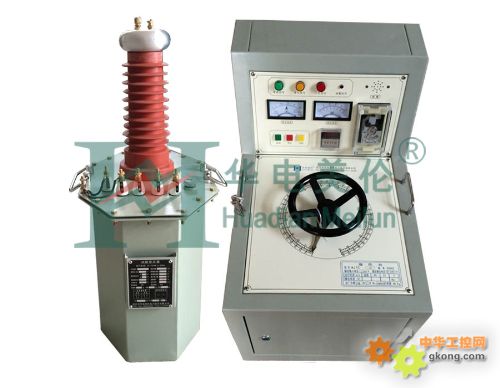

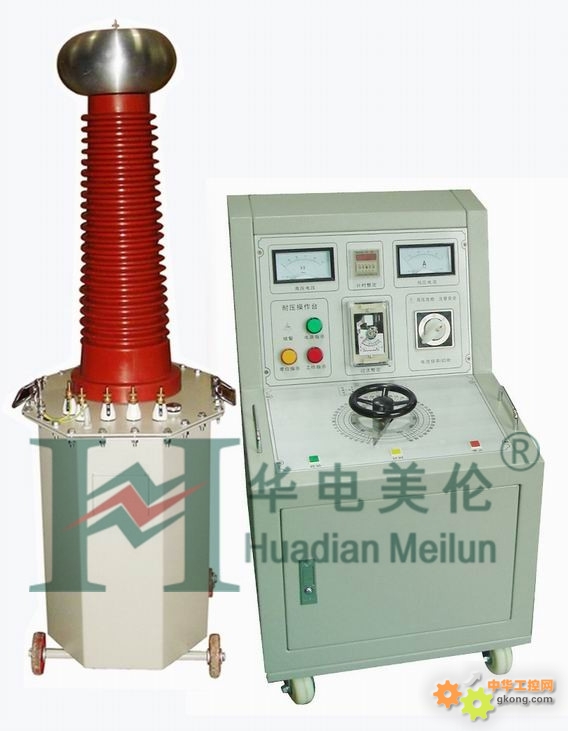

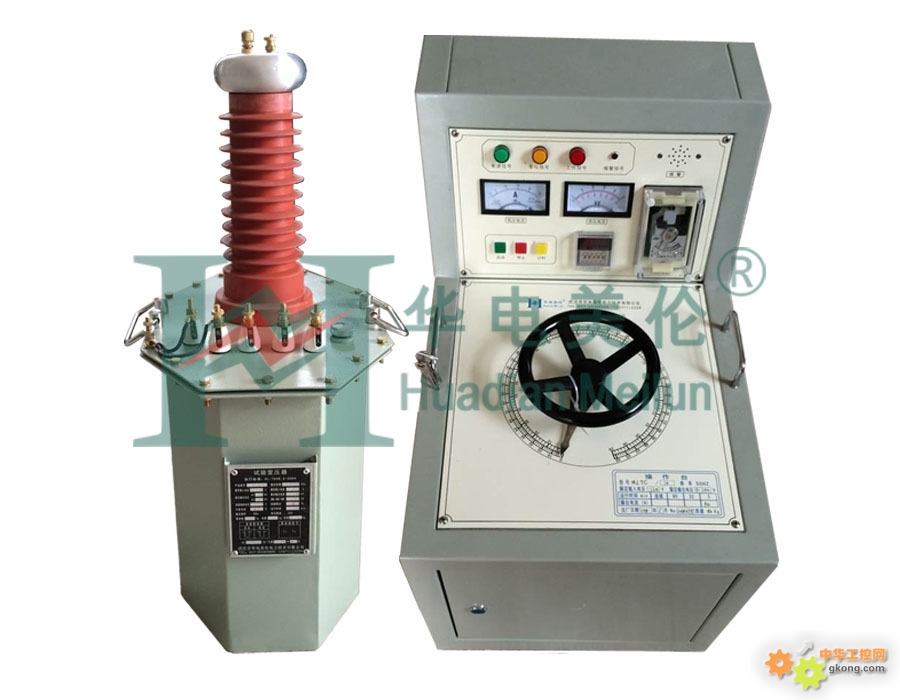

七、产品图片
