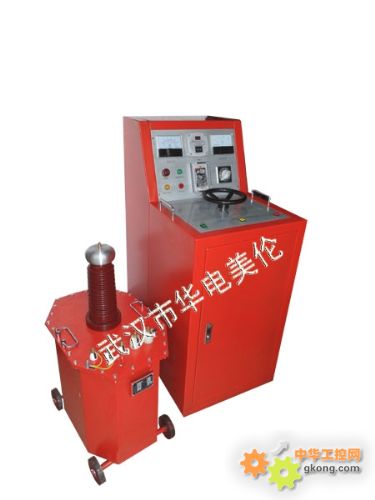

轻型工频交直流试验变压器

• 产品结构

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

                       轻型工频交直流试验变压器

• 工作原理

TDM系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。

高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

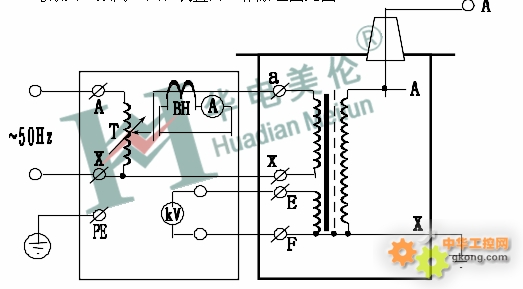

1. TDM系列工频高压试验装置的工作原理图见图3

图4：三台试验变压器串级接线原理图

图中：P—容量(kVA)      V—电压(kV)      G1、G2—绝缘支架

2、 三台试验变压器串级获得更高电压的接线原理见图4。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。

                       轻型工频交直流试验变压器

 主要技术指标：

1.额定容量：1～300KVA

2.单台额定输出电压：

（AC） 50、100、150、200、300KV

（DC） 70、140、210、280KV

3.额定输入电压：200V、400V

4.变比：500/1、1000/1、1500/1、2000/1、3000/1

5.变比误差：≤±1.5%

6.阻抗电压：<10%
