交直流工频测试仪

 概述

YDJ/TDM系列轻型交（直）流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进，是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。试验变压器本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。高压试验变压器特别适用于电力系统、工矿企业、科研部门、变压器电动机耐压维修等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。油浸式试验变压器是高压试验中必不可少的重要设备打破苏联模式，体积非常轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。轻型试验变压器根据要求可以做全数显式控制台和全自动程控试验变压器控制台。武汉试验变压器

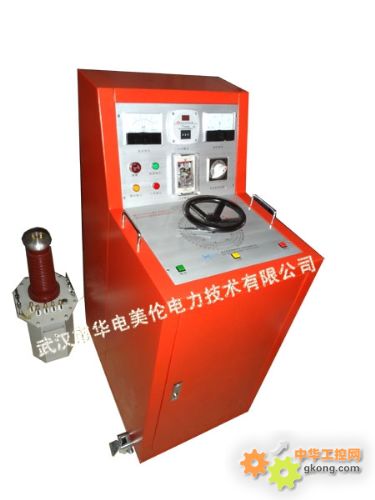

                     交直流工频测试仪

1. 产品分类

产品分为一体式装置和分体式装置两类。

1. 产品型号
2.                      交直流工频测试仪
3. 产品结构

4.

   高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

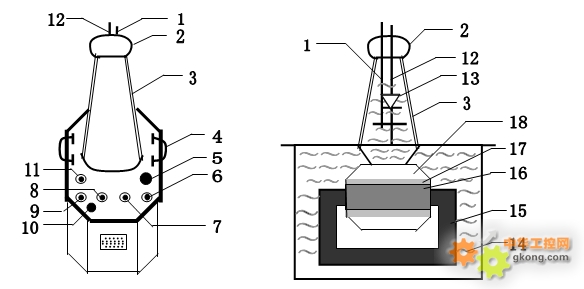

   图1：单台试验变压器                   图2：单台试验变压器内部结构图

   外部结构示意图

   1—短路杆D      2—均压球        3—高压套管        4—变压器提手

   5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

   11—高压尾X          12—高压输出A    13—高压硅堆       14—变压器油

   15—铁芯     16—次低压绕组         17—测量绕组       18—二次高压绕组

   在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

5. 工作原理

6. YDJ系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。

   高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
