武汉充气式试验变压器
一，充气式试验变压器介绍
采用新日铁硅钢片，铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，六氟化硫|（SF6）气体绝缘技术的高压试验变压器与传统的油浸式轻型试验变压器相比， 无油污染，不受气候变化影响，电晕低小，现场搬运无需静止可做试验，使用寿命长，无需维修等优点，单台试验变压器的电压等级可达300KV。特别设计了自动过电流保护装置。由于采用了新的生产技术，产品的技术性能有较大的提高，特别适合现场工作及频繁搬运的工作条件下使用验现场布置
二、试验现场布置

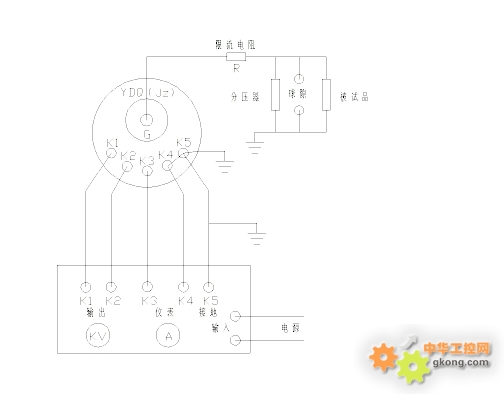

１、交流耐压试验接线图
2、K3、K4为高压尾端柱（对于操作箱K5为接地端）。
3、G为交流高压输出。
4、我公司供应的YDQ型气体变压器只包含变压器主体及控制箱，若需限流电阻、球隙等配件请另定。
5、试验时，变压器主体、控制箱及高压尾、仪表一端要良好接地，否则损坏设备和危害人身安全。

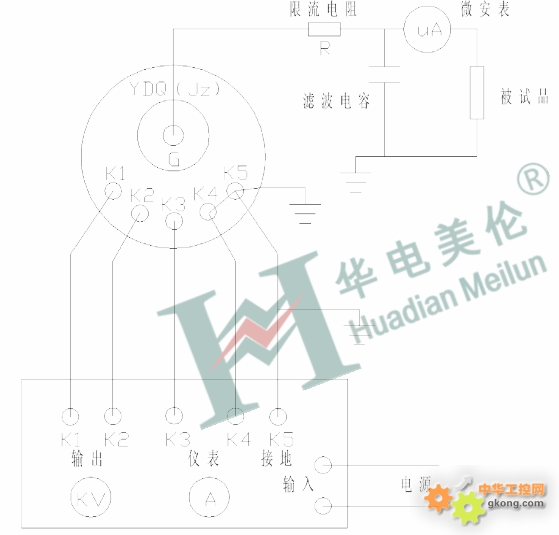

2、直流耐压试验接线图
备注：1、K1、K2为低压接线柱。
2、K3、K4为高压尾端柱（对于操作箱K5为接地端）。
3、G为直流高压输出。
4、直流试验时，应将我公司配备的整流硅堆安装在变压器的高压输出上面，确保变压器为直流输出。
5、我公司供应的YDQ型气体变压器只包含变压器主体及控制箱，若需限流电阻、微安表、放电棒等配件请另定。
6、试验时，变压器主体、控制箱及高压尾、仪表一端要良好接地，否则损坏设备和危害人身安全。
7、直流试验完毕，必须要用放电棒对被试品进行放电后，方可根换被试品和解除连线，否危害人身安全。
1、串级组合试验接线图
ML—操作台
ＹＤＱ（Ｃ）—Ⅰ—第一组试变
ＹＤＱ（Ｃ）—Ⅱ—第二组试变
ＹＤＱ（Ｃ）—Ⅲ—第三组试变
注：连 接 线 必 须 按 接 线 标 指 接 线，否 则 极 性 相 反。
２、概述
为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合ＹＤＱ（Ｃ）系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。
３、工作原理
ＹＤＱ（Ｃ）系列高压试验装置，除最高电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。
由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。
维护及保养
- 应经常性地保持试验变压器的清洁，每次试验前应把尼龙套擦拭干净，并用塑料布罩住。
- 不应随意扭动除接线支柱以外的螺栓，防止因密封破坏造成的漏气现象。
- 轻微的泄漏是属于正常的现象，估计约每４年气压降低0.05Mpa，出厂时气压的在0.4－0.5Mpa之间。随着环境湿度的变化气压略有增减。当气压力降至0.3Mpa时应及补气。
- 补气时请采用我厂配备的专用充气咀和小罐六氟化硫气体，充气的压力绝不得大于0.55Mpa。一般情况下0.4－0.5Mpa即可

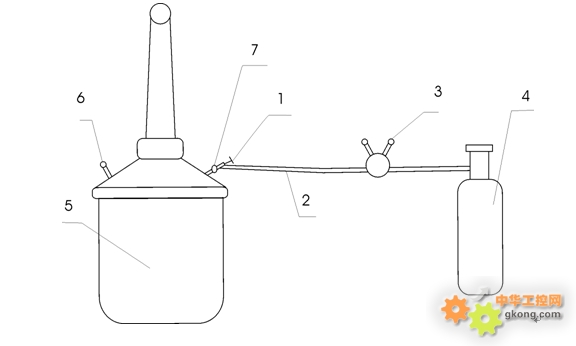

５、充气方式：
１、充气阀 ２、氧气管道 ３、氧气表 ４、六氟化硫钢瓶
５、变压器 ６、压力表 ７、变压器充咀
１、入口表按示意图接好管道。
２、打开六氟化硫气瓶上的阀门，使氧气表上压在２０kg／cm左右。
３、旋入氧气表上的螺旋顶尖，让气压慢慢升高。此时有气体外溢。排出管道内的空气。
４、立即旋开充气阀（顺时针方向）并听到到气流，流入变压器本体内。
５、调节氧气表上的螺顶尖，使氧气表的出口压力在5.5Kg/cm 。
６、监视变压器压力表，当压力达到4.5—5Kg/ cmj时（即0.45—0.5Mpa），立即关死充气阀（逆时针方向）。绝对禁止超压以免发生危险。
７、关闭六氟化硫气瓶上阀门。
８、关闭氧气表上的阀门，充气工作结束。
- 拆下管道和充气阀门。
- 充好气后静止５分钟，让气体充分混合即可工作。
