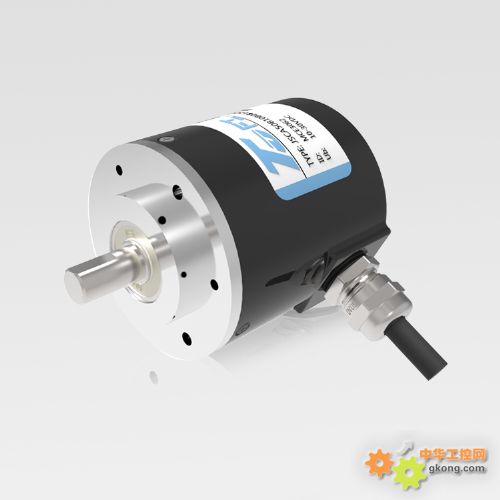

JSCA50 系列

感应原理 磁性

功能原理 多圈

多圈技术 机械齿轮组无电池

外径 Φ50mm

轴径 实心键槽轴 Φ25 mm，实心轴 Φ6、Φ8mm，半空心轴 Φ8、Φ10mm

分辨率 20Bit

每圈步数 4096/12Bit

圈数 256/8Bit

接口 CANopen

工作电压 DC5V、DC10-30V

防护等级 IP54、IP65

机械参数：

轴 径 实心键槽轴 Φ25mm， 实心轴 Φ6、Φ8mm ，半空心轴 Φ8、Φ10mm

主体材料 铝合金

壳体材料 铁壳+黑色喷涂

轴向负载 ≤30N

径向负载 ≤60N

轴承寿命 10 转

旋转速度 3000 r.p.m

抗冲击性 50g，13ms

抗震动性 10g，10...2000Hz

防护等级 IP54/IP65

工作温度 -40℃...+80℃

存储温度 -40℃...+80℃

重 量 ≈120g

出线方式 径向出线

电气参数：

接口类型 RS485

电源电压 DC 5V±10% 或 DC 10-30V

消耗电流 ≤50mA

输出信号 RS485 主动发送模式，波特率 19200

刷新周期 8ms

输出码制 二进制

每圈步数 4096/12Bit

圈数 256/8Bit

精度 ＜±0.3°

重复精度 ±2Bit

计数方向 可设置

置位设置 可设置

产品特点：
50mm外径，轻巧结构设计 、轴套及平键连接， 安装便利 。
双翼弹性支架 附件安装， 柔性连接避免对编码器的直接损伤。
金属外壳和金属防水接头具有抗冲击和高防护性能 。
多圈绝对值采用国际领先的齿轮组设计 。
RS485点对点主动发送模式，抗干扰强， 8ms 刷新周期。
零点设置和计数方向设置功能 。
最紧凑的 创新 机械齿轮组 结构,256 圈多圈角度测量。

产品应用：
适用于 水利、钢铁、石油、船舶、港口机械、 建筑机械塔吊、工程机械、矿山机械、起重机械、自动门控等卷扬机高度、小车位置、吊臂 仰俯度回转角度等 绝对值多圈 位置 控制 与角度测量 。
