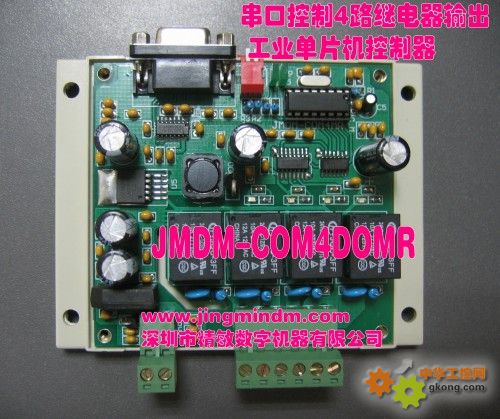

二、技术参数及特性
1、工作电源：DC24V 1A（或AC18V 1A），也可定制为DC12V 1A（或AC12V 1A）；控制器自带整流电路，输入不分正负，因此交流直流电源通用。
2、8位高性能单片机控制；
3、两个拔码开关：编程时可作为两个输入点来设置特殊功能，如可设置4种输入状态。在精
敏范例串口监控软件中未设置任何功能。
4、控制器工作状态指示：两个LED灯分别显示电源和运行状态；
5、4路继电器输出：光电隔离继电器输出，无源干触点形式，可直接控制交流最大220V电
压，直流最大30V电压；每路最大输出电流10A，输出口状态可回读，回读协议见下文；
6、4路继电器输出分成2组，可分别接线，每组可用于控制不同的负载，如接触器，各种电
灯，电热丝，电动机以及各种用电负载；
7、通信接口：1路标准的RS232串行通信接口（抗15KV静电冲击），可以与电脑等上位机
通信；可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
8、控制距离：简单、近距离控制需求用RS232通信，电脑与控制器之间是一对一的关系，通信距离最大
10米；复杂、远程控制需求可以采用外接RS232转RS485模块远程监控通信，电脑与控制器之间是一
对多的关系；通信距离最大可达1千米左右，每个控制器可以设定不同的地址，一台电脑最多可控制255
个控制器，构成RS485远程监控系统；
9、系统稳定性：继电器输出采用高频滤除电路，产生极小的谐波；使系统具有极高的稳定性
和极长的工作寿命；
10、外形尺寸：长宽高：外壳：115mm×90mm×40mm；内部控制板：91mm×85mm×22mm；
三、使用说明
3.1硬件连接注意事项
1、JMDM-COM4DOMR默认采用24V供电（也可定制为12V），交直流通用，不分正负，控制器自带
整流模块。
2、注意严格按照产品说明书后面所附的2页接线图：接线说明、接线范例图，接好外部数字量输出负
载、电源接线、串口线连接电脑和控制器；
3、控制器的输出采用0~220V交直流均可，取决于负载设备的工作电压，即控制器的继电器输出端外
接电压应注意要与相应的外部输入输出器件相匹配。【请注意：每路负载不要超过220V*10A！否则将烧坏
继电器。】
3.2工作模式
3.2.1独立控制模式：
1、打开随产品附送的电子版技术资料：产品资料、编程软件、下载软件，阅览一遍技术资料；
2、根据说明书所附接线图连接好电脑和控制器之间的串口通信线；
3、安装随产品附送的Keil C 编程软件；
4、在KEIL C软件中打开控制器的C51范例程序，使用输入输出库函数、自行编写单片机C语言程
序；
5、编译程序并下载：程序编译通过后，使用STC-ISP下载软件下载到JMDM-COM4DOMR控制器；
一般芯片型号为STC11F04E，具体可打开外壳看芯片型号。
6、接线：仔细检查无误后，连接好控制器的电源；接好外围输出信号，即可独立实现输出的逻辑、
时序控制。
3.2.2串口监控（RS232）模式：
1、打开随产品附送的电子版技术资料，阅览一遍技术资料；
2、根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口（RS232 或
RS485接口）通信线；
3、仔细检查无误后，连接好控制器的电源；
4、安装范例精敏串口监控软件：直接双击support文件夹下的小灯泡图标（精敏_监控串口.exe）文
件或者双击电脑_上位软件(安装程序)下的setup.exe安装；
5、使用精敏串口监控软件测试基本功能：在监控界面，先选择好对应的串口号、要操作的控制器号，
然后可以监控8路输出状态变化；
6、客户二次开发：客户可根据通信协议，参考范例VB源码，自行二次开发集成到第3方系统软件
中；或者使用通用的串口调试软件，根据通信协议发送串口指令给控制器；
7、通信距离：
RS232方式串口控制范围为10米之内，电脑与控制器之间是一对一关系；JMDM-COM4DOMR只有
RS232接口，适合近距离通信；
RS485方式串口控制时，需外接RS232转RS485模块，最大通信距离是1.5千米，电脑与控制器之
间是一对多的关系，一台电脑最多可控制255个控制器，每个控制器可以设定不同的地址。
8、通过电脑上位机软件设置好相关参数或执行命令后，控制器也可脱离电脑，根据上位机之前的命
令进行控制。
3.3通信协议
在RS232通信模式下，上位机可按下列通信协议发送RS232通信指令进行控制：
波特率：9600；奇偶校验：无；数据位：8位；停止位：1位；
上位机发送指令格式如下：
1、控制四路输出的命令：N取值：1~4的整数。
O(00N,0) 关断第N个输出点
O(00N,1) 开启第N个输出点
2、全开全关指令：
O(020,0) 同时关断四个输出点
O(020,1) 同时开启四个输出点
3、读取输出点状态指令：
O(200,1) 要求控制器返回全部输出点状态
4、控制器返回输出点状态的命令
I(O,0000) 括号中四个数字为输出点的状态
四、规格
1、工作温度：-10~+65°C；
2、储存温度：-20~+80°C ；
3、湿度：5~95% 无凝结 ；
4、功耗(无外部设备): +24V@ 0.5A (典型值) ；
五、用途
1、可控制交流0~220V电压范围内的执行器件如交流或直流设备，如接触器、气缸、电磁阀、
继电器、加热丝、普通电动机、电灯炮、LED灯串、普通电机等输出负载的开和关；
2、可实现弱电控制各种交流强电负载的通断；
3、可串口远程实时检测和控制电厂、自动花车间等生产现场、远端机房等设备、灯光、电源、
音频、视频、电子门禁的开和关，省却人工操作之劳苦、节约人力成本；
4、可用于集中控制楼宇、广告、球馆等行业的灯光、音响等多媒体设备、智能控制家电开关
等。
5、可用于计算机控制各种外围设备开关；
6、用于各种集散型控制系统、远程IO 模块、远程控制系统；
7、可用于各种沙盘、建筑、桥梁等模型的灯光控制。
六、发货事项
1、发货清单：控制器、编程下载线(附送)、电子版产品资料。
独立控制电子版产品资料：KEILC软件及教程、STC-ISP下载软件、产品资料（范例程序、
说明书及接线图）。
串口控制电子版产品资料：产品资料（精敏串口监控软件、通信协议、说明书及接线图）、
上位机VB源码（二次开发需要用到者可索取）。
2、发货方式：快递，包装标准：防静电防震纸箱。
七、售后服务
1、自产品售出之日起,硬件正常使用下出现故障,保修一年，保修期后只收取维修成本费用；因自然力、人
为损坏、未按说明使用、不恰当的操作、拆修,或超出使用范围的滥用等造成的故障,不在保修范围内。
2、变压器、串口通信线等赠品或附属品属于易耗品,不在保修范围。
3、技术支持：提供远程电话、网络在线技术支持。
