简介：

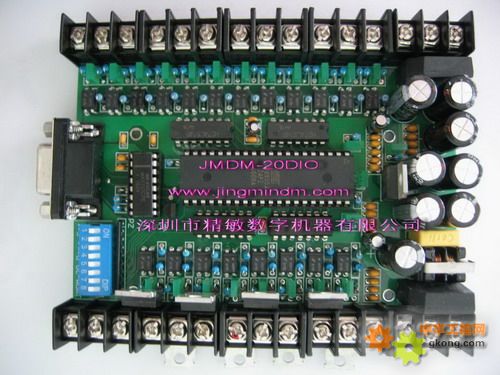

JMDM-20DIO是深圳精敏数字机器有限公司自主研发的工业级IO控制板，可用于各种20点以内控制器系统。如：气缸，电磁阀，继电器，步进电机……

JMDM-20DIO控制板说明书

一、特性
1、8位高性能单片机作为主控制芯片；
2、主电源采用6/9V交流电，外围驱动电源采用12/24V交流电；
3、12路光电隔离数字量输入，NPN输入形式，输入电流为10mA；其中中有2路可作中断源，
用于计数；
4、8路光电隔离数字量输出，输出电压为12/24V，最大输出电流为2A，输出口状态可回读；
5、系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死
机现象；
6、有2盏LED灯显示工作状态；
7、有7个拨码开关可以设定一些参数；
8、可直接通过RS232接口下载程序，无需烧录器，使程序修改，升级方便；
9、紧凑型 (适合任何尺寸的机箱) ，PCB尺寸：120mm*100mm；
10、用Keil C 或汇编语言编程。
二、规格
工作温度：-10~+65°C；储存温度：-20~+80°C；湿度：5~95% 无凝结；
功耗(无外部设备): +（7-12）V@ 0.5A (典型值)。
三、用途
1、可用于各种20个点以内的控制系统，可控制气缸，电磁阀，继电器，步进电机，可外接光
电式，电容式，电感式，霍尔式等各种传感器；
2、可用于替代20点以内的PLC用于各种控制场合（如各种机器控制）；
3、可用于单片机学习、实验、工业、民用。
四、编程说明
1、在接线图上标明了输入输出端口所对应的单片机端口号，例：
1）输入端口2对应着单片机的P3.5口；有低电平输入时读P3.5时的值是1，否则为0；
2）输出端口3对应着单片机的P0.6口；程序中P0.6口等于0时输出端口3输出高电平(12/24
伏)；否则输出端口3不输出高电平；
2、光盘中有编程软件KEIL C，下载程序用的通信软件89ISP，安装即可使用；
3、光盘中有在现场应用过的范例程序；可以在这基础上修改学习。
五、订购信息
包括：控制器、电源（可选）、编程下载线、光盘、说明书； 发货方式：快递。
