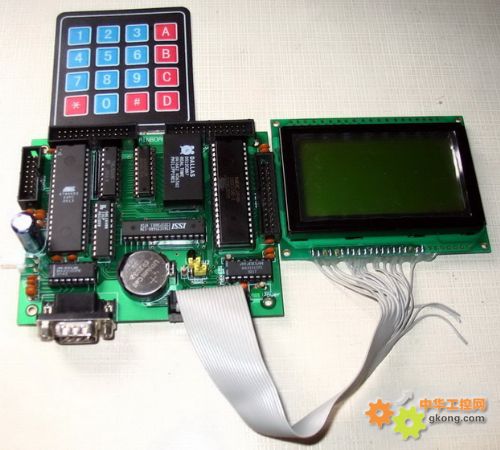

JMDM-MB01的主要特性
1.1 主控芯片
8位高性能单片机作为主控芯片，型号是P89V51RD2HB,芯片中固化的64K flash 用于保存程序。
1.2 主电源
采用5V直流电。
1.3 数据存储EEPROM
32K Bytes (掉电数据不失)，117字节的SRAM。
1.4 串口
1路RS232和1路 RS485(可以切换)。
1.5 并口
8255提供3路并口，可用于接小型打印机(各种针式、热敏打印机、面板式打印机)；
1.6 LCD接口
可以直接连接各种规格字符，点阵，图形显示屏（如12864 320240 240128）；
1.7 键盘接口
可以连接用户自定义键盘板或扫描矩阵键盘；
1.8 看门狗
外接硬件看门狗；
1.9 紧凑型外形，PCB尺寸
100mm*90mm,可用螺钉安装；
1.10 方便程序修改和升级
可直接通过RS232接口下载程序，无需烧录器；
1.11 用Keil C或汇编编程
用户编程有困难的可把工艺流程发给本公司代为开发；
1.12 实时时钟
DS12C887，可实现年、月、日、时、分、秒自动控制；
1.13 可以利用的6*255个外部地址空间
可外接1.数字量信号输入板，2.数字量信号输出板,3.AD板,4.DA板,5.步进电机控制板，6.语音板。
2 JMDM-MB01的接口详细分配
2.1 CON1为CPU的I/O口接口
1、 P3.5(T1) 2、 P1.0
3、 P3.2 4、 P1.1
5、 空 6、 P1.2
7、 空 8、 P1.3
9、 P3.3(INT1) 10、 P1.4
11、 P3.4(T0) 12、 P1.5
13、 P3.1(TXD) 14、 P1.6
15、 P3.0(RXD) 16、 P1.7
2.2 CON2为外接键盘/显示接口
1、 GND 2、 VCC
3、 VCC 4、 GND
5、 P3_5 6、 P3_2
7、 RD 8、 WR
9、 D0 10、 D1
11、 D2 12、 D3
13、 D4 14、 D5
15、 D6 16、 D7
17、 VCC 18、 Reset
19、 VCC 20、 GND
这个接口可以和6963C、HD61C202、61830、SED1335控制的液晶显示屏直接相连接。
2.3 CON3为8255扩展输出接口(扩展24路输入输出)
1、 VCC 2、 GND
3、 PB0 4、 PB1
5、 PB2 6、 PB3
7、 PB4 8、 PB5
9、 PB6 10、PB7
11、PC0 12、PC1
13、PC2 14、PC3
15、PC4 16、PC5
17、PC6 18、PC7
19、PA0 20、PA1
21、PC2 22、PC3
23、PC4 24、PC5
25、PC6 26、PC7
此接口也可用于驱动微打连接使用。
2.4 CON4为单片机的总线(有3*256个地址空间可用)
1、 VCC 2、 GND
3、 VCC 4、 GND //电源线
5、 D7 6、 D6
7、 D5 8、 D4 //数据线
9、 D3 10、 D2
11、 D1 12、 D0
13、 WR 14、 RD
15、 CS4 16、 CS5 //控制线
17、 CS6 18、 空
19、 A0 20、 A1
21、 A2 22、 A3 //地址线
23、 A4 24、 A5
25、 A6 26、 A7
2.5 CON5 为单片机的总线(有3*256个地址空间可用)
1、 A6 2、A7
3、 A4 4、A5
5、 A2 6、A3
7、 A0 8、A1
9、 WR 10、RD
11、 CS1 12、空
13、 CS2 14、CS3
15、 D0 16、D1
17、 D2 18、D3
19、 D4 20、D5
23、 VCC 24、GND
25、 VCC 26、GND
其中：D0～D7接ＣＰＵ的数据总线，CS1,CS2,CS3为片选使能线。
RD,WR为CPU的读写控制线，A0～A7为CPU的地址总线。
2.6 CON6为RS232及RS485通讯口
485和232的选择通过JP1掉换连接；
当选RS232通信时串口引脚分配如下：
5 脚为主板通信地；4 脚为RS232通信TXD；3 脚为RS232通信RXD；
当选RS485通信时串口引脚分配如下：
5 脚为主板通信地；6 脚为RS485通信 D+；7 脚为RS485 通信D-。
3 JMDM-MB01开关的用法
3.1 开关 J1用于选择RS232和RS485 通信。
3.2 开关J2 为看门狗开关选择
当J2短接时，看门狗起作用，否则不起作用。
4 JMDM-MB01的地址分配表
4.1 地址分配
1．RAM：62256 地址：0000H～7FFFH
2．时钟芯片：DS12887 地址： 8000H～807FH
其中： 8000H ～ 800DH为DS12887内部专用寄存器
800EH ～ 807FH为DS12887通用寄存器114个字节
3．I/O接口 8255 地址： 8800H～8803H
其中:8803H为命令口、8800为PA口、8801为PB口、8802为PC口
4．液晶显示器模块：地址为A800～A803H （具体根据LCD决定）
其中:（这里只是对6963C控制的LCD 128X64、240X64、240X128）
A801H：写指令代码 0A800H：写数据或指令参数
也可以通过RD，WR，单片机口线模拟控制液晶显示器；
5．外部功能板地址：
CS1 9800H、CS2 A000H、CS3 B100H, CS4 A200H
CS5 B300H, CS6 A400H
5 JMDM-MB01的各部分功能详介
5.1 CPU部分
P89V51RD2 是该控制板的核心，8751/52、 89C51/52、 89C55、 78E58/516等芯片，其中8031/32 8751/52
的31脚输入输出电平只与TTL电平兼容；89C51/52 80C31/32 8751/52 89C55 78E51/52等CMOS各输入输
出电平既与TLL兼容也与CMOS兼容，CPU的晶振为11.0592MHz，每个机器周期为1.25μS。
5.2 存储器扩展
该控制板扩展有32K EEPROM 28C256，掉电数据不丢失，用于保存数据，另外，时钟芯片12C887中含114B
非易失性RAM，可用于长期保存，但有时需要改动的数据。
5.3 总线驱动
JMDM-MB01用双向总线驱动器74LS245作数据总线驱动，用74HC573锁存低8位地址。
5.4 并行口扩展
JMDM-MB01板上扩了一个可编程I/O并行口扩展集成电路8255A扩展3个8位共24I/O口，另外还扩充了
16路带隔离的I/O口，可用连接工业控制现场的各种数字信号或开关量信号；也可以接各种功能板实现特
定的工业控制；可外接：1.数字量信号输入板；2.数字量信号输出板；3.AD 板；4.DA 板；5.步进电机控
制板；6.语音板。例如：
1、利用8255的A、B、C口输出电平
ORG 0000H
MAIN： MOV DPTR，#8803H ;8255命令口
MOV A，#80H
MOVX @PPTR,A ;输出8255命令A、B、C口均为输出
MOV DPTR,#8800H ; A口地址
MOV A,#55H
MOVX @DPTR,A ;在A口上为01010101电平
INC DPTR ;B口地址
MOVX @DPTR,A ;在B口上为01010101电平
INC DPTR ;C口地址
MOVX @DPTR,A ;在C口上为01010101电平
SJMP $
END
时钟电路
LJD-51-XB+扩展了一个标准时钟电路DS12C887，具备自带锂电池年、月、日、时、分、秒 、星期、润年、
自动运行，用户只需设置初值或读取时钟即可，同时用产生内部时报警及方 波信号。另外DS12887 内存
有114字节的用户非易失性RAM(电源数据不丢失可用来长期保存，但有时 需变更的数据，例：采样周期，
PID控制算法的系统等。(详见DS12C887介绍)。
例如: DS12887的初始化
ORG 0000H
CLOCK: MOV DPTR,#800AH ;DS12C887的A寄存器
MOV A,#20H
MOVX @DPTR,A ;打开DS12C887的内部晶振
INC DPTR ;DS12C887的A寄存器
MOV A,#08H
MOVX @DPTR,A ;设 十进制BCD码,24小时制,不定时
MOV DPTR,#800DH ;DS12C887的A寄存器
MOVX A,@DPTR ;如果D寄存器第7位为0,表示电池耗尽
JNB ACC.7,ERROR
MOV DPTR,#8000H ;DS12C887秒单元
MOV A,#00H
MOVX @DPTR,A ;写入秒
MOV DPTR,#8002H ;DS12C887分单元
MOV A,#00H
MOVX @DPTR,A ;写入分
MOV DPTR,#8004H ;DS12C887时单元
MOV A,#00H
MOVX @DPTR,A ;写入时
MOV DPTR,#8006H ;DS12C887星期单元
MOV A,#01H
MOVX @DPTR,A ;写入星期
MOV DPTR,#8007H ;DS12C887日单元
MOV A,#01H
MOVX @DPTR,A ;写入日
MOV DPTR,#8008H ;DS12C887月单元;
MOV A,#04H
MOVX @DPTR,A ;写入月
MOV DPTR,#8009H ;DS12C887年单元;
MOV A,#02H
MOVX @DPTR,A ;写入年时间
ERROR: RET
END
如果是读出时间则地址相同,操作相反。
5.5 标准RS232、RS485串行口
该电路板把CPU的串行口11脚 RXD、TXD和GND接到电平转换专用电路MAX232的ROUT，TIN和GND脚，
用MAX232把CPU串行口输出的TTL电平转换为标准RS232电平，可与微机直接通讯，把微机送来的RS232
电平转换为TTL电平给CPU。通过MAX232与微机之间 的串行通讯。如果通讯只需TTL电平则可直接接到
JP1插座中TXD.RXD即可。同时可以通过MAX485（SN75176）实现远距离通信（1200米）。例如：
单片机通过RS232发送0-9到计算机
ORG 0000H
MOV TMOD，#20H ;设置通信方式 波特率为2400
MOV TH1，#0F4H
MOV TL1，#0F4H
MOV SCON，#50H
SETB TR1
MOV A，#30H ;发数据30H-39H(0-9的ASCII码)到PC机
LP1:MOV SBUF，A
JNB TI，$
CLR TI
INC A
CJNE A,#3AH,LP1
RET
2．单片机通过RS485发送0-9到计算机，由P3.5扩展RS485的发送接收
P3.5=1 发送 , P3.5=0 接收.
ORG 0000H
SETB P3.5 ;控制RS485发送
MOV TMOD，#20H ;设置通信方式 波特率为2400
MOV TH1，#0F4H
MOV TL1，#0F4H
MOV SCON，#50H
SETB TR1
MOV A，#30H ;发数据30H-39H(0-9的ASCII码)到PC机
LP1: MOV SBUF，A
JNB TI，$
CLR TI
INC A
CJNE A,#3AH,LP1
RET
5.6 液晶显示接口
LJD-51-A+提供了一个20线接口的LCD液晶显示接口，可接各种字符、点阵、图形的液晶显示板，液晶显
示板的对比度可通过外接电位器调整，如果调负电压，则须在V0脚接负电压(电压根据具体LCD确定，然
后通过电位器调整该接口目前比较典型控制电路为(6963C)控制的液晶显示板。
5.7 “看门狗”电路
“看门狗”电路MAX691L是监控集成电路，其功能较多，主要用它的“看门狗”功能的复位功能，上电及
开关变化都通过MAX691L完成，“看门狗”WDI脚可通过短路接到P3.3,其“看门狗”的 用法如下。WDI
脚保持高电平或低电平时间超过1.6S时，WDO脚将产生1个200ms的低电平信号，如果用户不想启动“看
门狗”只需把WDO浮空即可，本系统如果把跳线器K14接上，则用户程序执行一次，如果超过1.6S的话
需在程序中间插入一条CPL P3.4指令,以便保证程序准确运行。
