二、 技术参数及功能特性
1、主电源：18V交流电(或24V直流电)，外围驱动电源：24/12V直流电；
2、芯片及存储空间：
主控制芯片：8位高性能单片机；
存储空间：32K程序 (若有特定需要可用64K存储空间的芯片)；
内部数据存储空间：16K (若有特定需要可用32K存储空间的芯片)，
外部可扩展数据存储空间：256K，可用来保存数据，断电数据不丢失；
3、I/O：
12路光电隔离数字量输入，NPN输入形式，最大输入电流为10mA；其中有两路可作中断源用于计
数；
8路光电隔离数字量输出，其中4路继电器输出（每路可外接220V电压，每路最大承受电流是5A），
4路晶体管输出，集电极开路输出形式，外接电压为24/12V，最大输出电流为4A， 输出口状态可回读；
4、模拟量输入：2路0-5V高精度模拟量输入，精度为24位，可用于电压、电流，温度、湿度、称重等
模拟量信号的精确采集检测。
5、支持定时功能：有一个带备用电源的系统时钟，可对其进行年月日分秒等时间读写操作，可用于定
时控制输入、输出等时间操作；
6、蓝色LCD液晶屏显示：LCD屏尺寸：长*高53mm*14mm，可显示2行，每行16个字符，每个字符
为8*5点阵；
7、具备5个功能按钮：可编程设置功能参数，方便使用者修改参数值；
8、稳定性：采用防雷击抗强电磁干扰电路设计、光电隔离和启用内部看门狗及严格的高频滤除特性，
使系统工作稳定可靠，无死机现象；
9、有1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；
10、可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
11、两盏LED灯：LED1为电源指示，LED2可编程定义；
12、两个拨码开关：可作为2个参数在程序中设定，如作为程序状态或功能参数；
13、外壳采用螺钉固定或导轨安装,一体化紧凑型设计，尺寸如下：
外壳尺寸：长×宽×高为：154mm×126mm×60mm；
安装尺寸： 长×宽为： 145mm×100mm；
14、 用Keil C 编程，用户编程有困难的可把工艺流程发给我司代为开发客户应用程序。
三、 规格
1、工作温度：-10~+65°C； 2、储存温度：-20~+80°C ；
3、湿度：5~95% 无凝结 ； 4、功耗(无外部设备): +18V@ 0.5A (典型值) ；
四、 用途
1、可用于各种20个点以内开关量控制系统，可控制8个气缸，电磁阀，报警灯、蜂鸣器、继电器等、
2个步进电机，应用在工业、商业等小型运动控制领域。
2、可外接红外开关、光电式，电容式，电感式，霍尔式等各种传感器，用于各种虚拟光影互动多媒体
智能控制、广告展厅领域。
2、可替代20点以内的PLC用于各种控制场合（如各种机器控制）。
3、2路模拟量输入采集模块用于高精度模拟量检测场合，用于检测温度、湿度、液位、压力、称重、电
压、电流等模拟量信号的精确采集检测。
4、可用于工业级高可靠产品：模拟量处理模块、数字量I/O模块的单片机学习和试验。
五、 编程说明
1、随产品提供KEIL C 编程软件、教程、单片机范例程序源代码，里面有封装好的库函数，客户可直接
调用，客户二次开发程序只要在这基础上修改即可，方便使用。
2、参看接线图，在接线图上有输入输出引脚端口说明，所对应的是控制板的输入输出口。
3、库函数说明
1）In(x)：当In(x)函数返回0时就说明第x个输入点有信号；
2）out_bit(x,0)：打开第X点输出；
3）out_bit(x,1)：关断第X点输出；
4）get_key(x)： 取按键X的值；
5）Write_Eeprom_S(unsigned int W_addr,unsigned long your_data,unsigned char bytenum)： 写EEPROM；
6）Read_Eeprom_single(unsigned int R_addr,unsigned char bytenum)：读EEPROM；
7）Disp_str(unsigned char x,bit y,unsigned char *p,unsigned char b)：显示字符串；
8）Disp_char(unsigned char x,bit y,unsigned char d)：显示字符；
9）Disp_int(unsigned char x,bit y,unsigned char d)：显示整数；
10）SetTime(void)：设置时间；
11）Get_time(void)：读时钟时间；
12）void CS5532_init(void)：初始化模拟量芯片；
13）unsigned long read_AD(unsigned char num)：读取模拟量输入值，num为模拟量通道，函数返回该通
道的模拟量值。当输入5V电压时返回的模拟量值最大，为16777216。
六、 发货信息

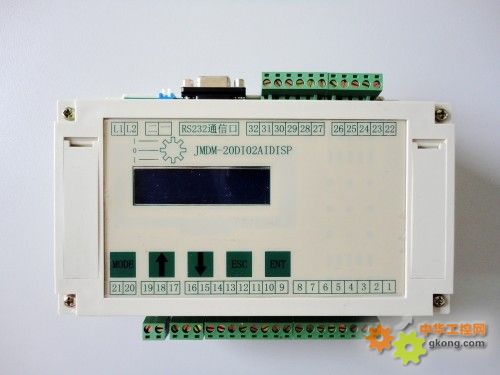

订购的JMDM-20DIO2AIDISP控制器发货信息：控制器1台、送RS3232编程下载线1条、电子版产品
资料（KEIL C 编程软件、教程、单片机应用范例程序、说明书及接线图）1份、票据1张。
发货方式：快递。
七、 售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；
2、技术支持：提供电话、网络远程在线技术支持。
