二、 技术参数
1、I/O：JMDM-20DIOMBMR/MT主板可作为20点I/O 工业控制器独立使用，扩展板仅用于在主板上进行
I/O 扩展，扩展板I/O 与主板I/O 的技术参数相同，具体如下：
（1）输入点：12路全光电数字量输入，输入信号为 NPN 型，低电平有效；也可定做为PNP型。其中2
路数字量输入可做为中断源，可用于高速计数；可接光电式，电容式，电感式，霍尔式等各种传感器和输
入开关；
（2）输出点：8路继电器（MR）或8路晶体管输出（MT）。
8路继电器输出为继电器常开输出形式，最大承受电流为 5A，最大承受电压为AC220V或DC30V；
一般继电器默认采用24V；若有需要，可定制为12V。
8路晶体管输出为晶体管常开输出形式，最大承受电流为 5A，最大承受电压为DC24V；
2、工作电源：
主板： DC24V或AC18V；DC12V或AC12V；
扩展板：直接从主板扩展槽中获取5V工作电源；
3、系统时钟确保精确时间控制：内部采用了时钟芯片DS12C887，可作精确时间运算和时间控制；
4、存储空间大：控制板有64K的程序空间，32K数据存储空间；内部有256字节的RAM，因为32K数
据存储器采用的是高速铁电存储器，故也可用作RAM；
5、具备硬件高速运算和断电数据记忆功能；
6、支持串口通信：通信接口为1路RS232（抗15千伏静电冲击）；可直接通过串口下载程序实现独立控
制；或与上位机如PC通信实现上位机监控；
7、编程：扩展板由主板编程控制，主板使用的编程软件为Keil C（单片机的C语言）；
8、下载程序：可直接用RS232串口下载程序，下载到主板芯片，下载软件为STC-ISP；
9、系统可靠性：系统采用高性能进口工业级芯片、光电隔离和启用内部看门狗及严格的高频滤除特性，
并有专业的电源监控电路使系统工作稳定可靠，无死机现象；具有抗强电磁干扰能力：可适应高电磁干扰
的工业环境（引弧焊接电流、电火花、250A放电焊接场合正常工作）；
10、四个单片机插针接口可用于外部扩展，如SPI通信等；
11、单片机有空余的四个管脚可用于客户自定义扩展,他们分别是(从左到右)P1.3，P1.2，P1.1，P1.0；
12、丰富的可扩展性：
一个20 点I/O 主板最多支持5 个扩展板，MR输出和MT输出的主板和扩展板可自由组合。
JMDM-20DIOMBMR/MT I/O 主板可支持的扩展板有：I/O 扩展板JMDM-EX20DIOMR/MT、2轴运动
扩展板：JMDM-EX2021。

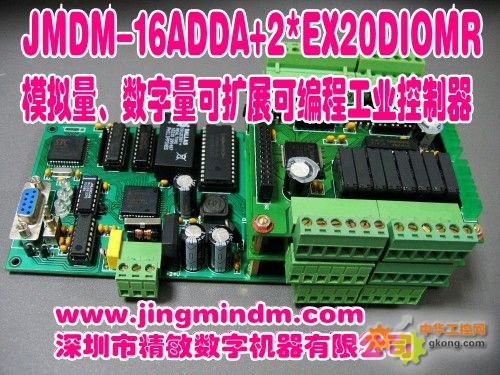

JMDM-EX20DIOMR/MT扩展板可支持的的主板有：
I/O 主板JMDM-20DIOMBMR/MT、两轴运动控制主板JMDM-20DIOADD、模拟量控制主板
JMDM-16ADDA。
11、主板与扩展板之间联结方式：电气联结采用40 芯排插连接，主板与扩展板之间的物理联结为铜螺柱
连接；最多可联 5 块扩展板构成120个点的大型控制系统；
13、安装方式：采用一体化叠加紧凑设计，无外壳，易安装，使用便利的固定孔安装
主板PCB尺寸：长×宽×高190mm×85mm×28mm；
扩展板：长×宽×高 90mm*85mm*28mm，安装孔尺寸：长×宽 82mm*77mm；可直接插在主板上面，
用螺柱固定安装。
三、规格
1、工作温度：-10~65°C；2、储存温度：-20+80°C ；
3、湿度：5~95% 无凝结 ；4、 功耗(无外部设备): +5V@ 1A (典型值)。
四、 库函数编程使用说明
4.1：输入、输出
4.2.0、IN1 、IN2、IN3、IN4 ……IN70、IN71 、IN72//输入点（第1到第72点）
4.2.1、void out_bit(unsigned char num,bit value);
void out_bit(输出点,位值);
DO输出(1是开输出,0 是关输出)；输出点（第1到第48点）
如：out_bit(1,0); //输出点1开
out_bit(1,1); //输出点1关
4.3：延时
4.3.0、void delay_ms(unsigned int a);
如： delay_ms(100); //延时100ms
4.4：时间设置
4.4.0、void StartDs12c887(void); //12c887启动
4.4.1、void InitDs12c887(void); //12c887初始化
4.4.2、unsigned char GetMinutes(void); //读取数钟
4.4.3、unsigned char GetHours(void); //读取小时
4.4.4、void SetTime(unsigned char chSeconds,unsigned char chMinutes,unsigned char charchHours);
//设置时、分、秒，如：SetTime( 20,02,08);
4.4.5、void SetDate(unsigned char chDate,unsigned char chMonth,unsigned char chYear);
//设置年、月、日，如：SetDate(20,03,05);
4.4.6、void SetCentury(void);//设置世纪；
4.5： 数据保存、读取，EEPROM 的存储范围是(0x0000---0x7FFF)
4.5.0、unsigned long read_data(unsigned char xdata *address,unsigned char bytenum);//数据读取
如：now_count=read_data(0x804F,4); //将0x804F地址的内容读到变量now_count中
4.5.1、Void save_data(unsigned char xdata *address,unsigned long your_data,unsigned char bytenum);
//数据保存
如：save_data( 0x804F,now_count, 4 ); //将变量now_count的值保存到0x804F
五、 用途
1、可用于各种集散型控制系统、远程IO 模块、远程控制系统、电厂、自动化车间、机械设备的大中型控
制项目；
2、用于广告业楼宇、广告、沙盘、建筑、桥梁等模型灯光控制；4D电影的特效控制、创意水幕控制等；
3、用于计算机控制各种外围设备的定时开和关：打印机、投影仪、显示屏、电视、多媒体音视频开关等；
4、可外接光电式，电容式，电感式，霍尔式、红外等各种传感器和输入开关，实时采集输入点状态；
5、可控制电子锁、感应门、自动门；
6、可控制气缸，电磁阀、继电器、电源开关、LED灯、广告灯光、加热丝、普通异步电动机、电灯炮等
输出负载等；
6、用于以上各类应用的精确时间控制；
7、可替代120点内国内外PLC，其稳定性、功能、可扩展性、程序保密性、性价比均优于120点以内的
国内外PLC，用于各种工业场合的数字量、开关量控制；
8、可灵活应用在120个点以内的I/O 控制等各种工业自动控制场合，如冶金、化工、塑料、印刷、轻纺、
食品、包装等行业中的生产机械、工业流水线、各种机床的工业控制设备中。
9、 用电脑（PC）串口控制，轻松实现：
1） 实时状态监测或回读、精确时间控制强电、电磁阀、多路灯光、电源、音频或视频开关、门禁开
关等数字量信号的通断；
2） 串口采集、显示各种数字量（开关量）输入信号状态。
六、 订购信息
订购信息包括：控制板、串口线、电子版资料（包括编程软件及教程、应用范例、）、说明书、安装螺钉；
发货方式：快递。
七、 售后服务
1、自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；因自然力、
人为损坏、未按说明使用、不恰当的操作、拆修，或超出使用范围的滥用等造成的故障，不在保修范围内。
2、变压器、串口通信线等附属品或赠品属于易耗品，不在保修范围。
3、技术支持：提供电话、网络在线技术支持。
